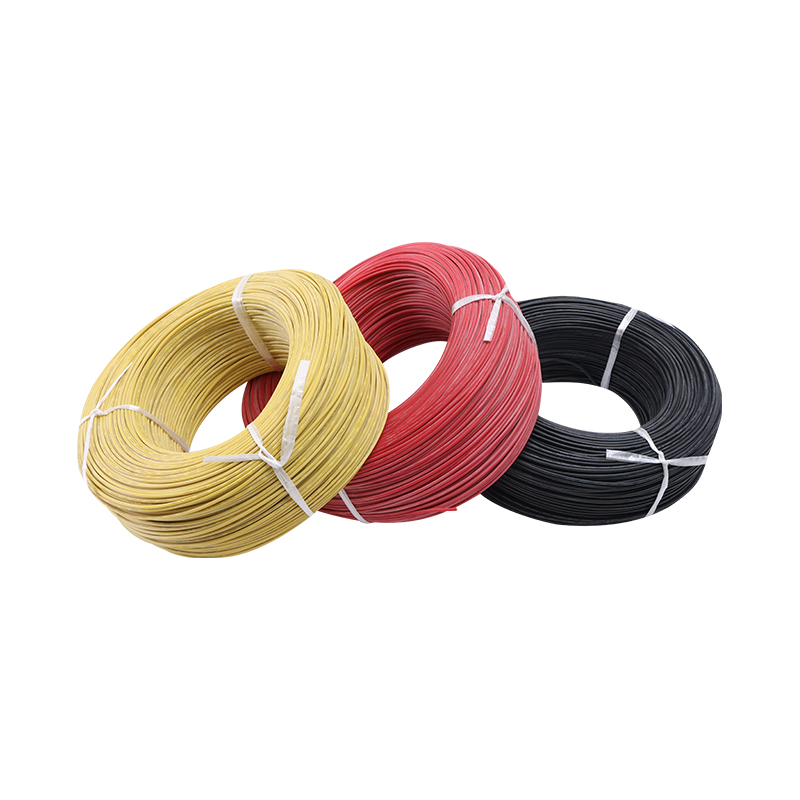

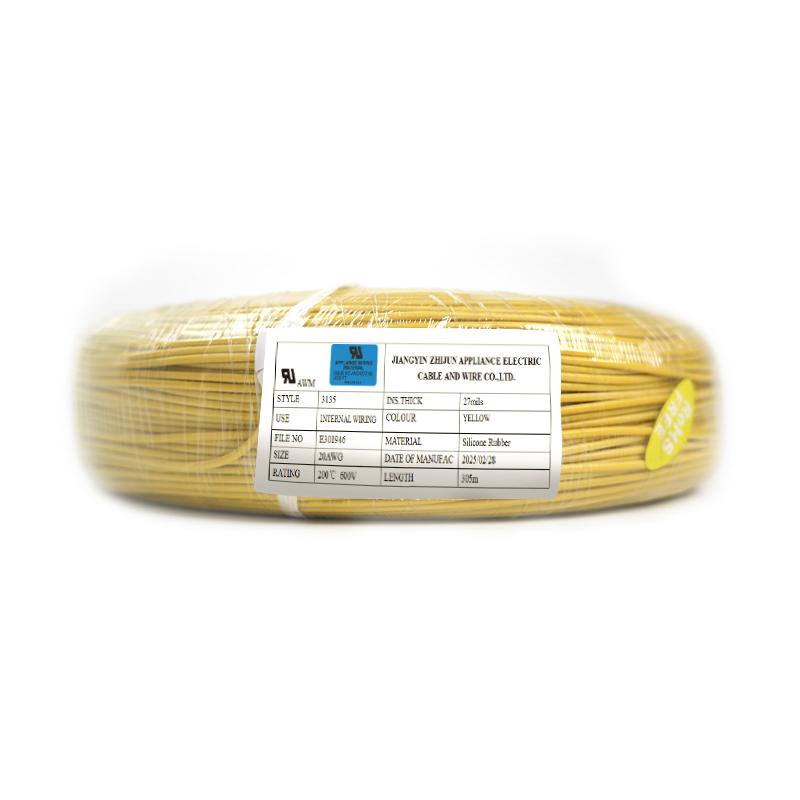

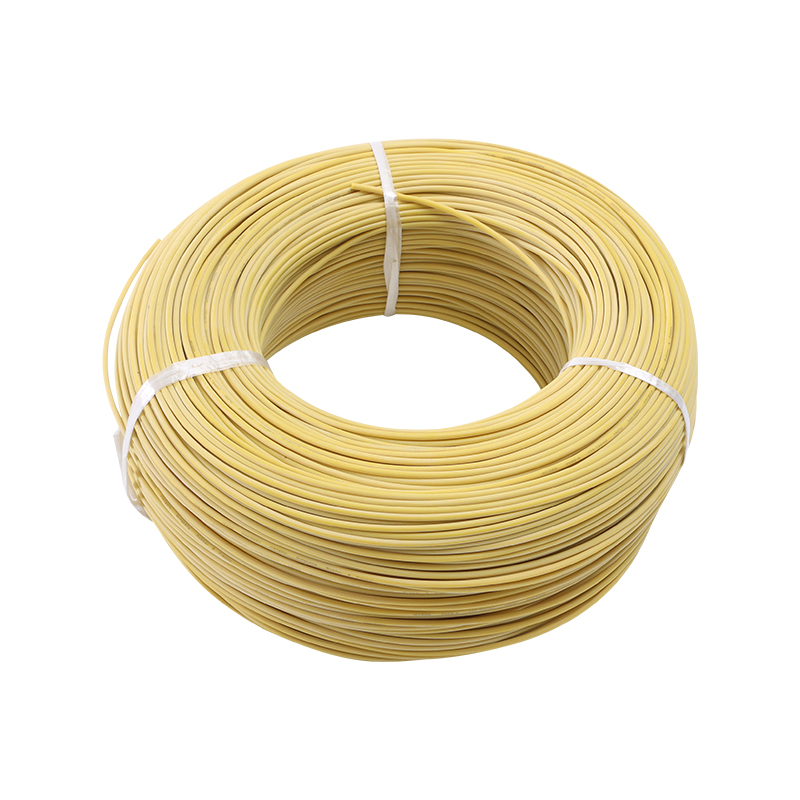

UL3135 エクストラソフト シリコーン ゴム リチウム バッテリー ワイヤー (18AWG) は、優れた安全性、柔軟性、高温耐性を実現するように設計されています。 UL758 (E301946) に基づいて認証され、RoHS 指令に準拠したこのワイヤは、低毒性と環境安全性を保証します。
定格電圧は 600 V、温度範囲は -60 °C ～ 200 °C で、要求の厳しい環境でも優れた性能を発揮します。導体には裸銅、錫メッキ銅、銀メッキ、ニッケルメッキ銅が使用されており、優れた導電性と耐久性を確保しています。シリコーンゴム絶縁体は優れた柔軟性を備えているため、狭いスペースでも簡単に設置できます。
26AWG ～ 16AWG (0.128mm² ～ 1.31mm²) のサイズが用意されているこのワイヤは、電子機器、リチウム電池パック、その他の高温用途の内部配線に最適です。産業機械、ロボット工学、パワーエレクトロニクスのいずれで使用される場合でも、UL3135 は、過酷な条件下で信頼性が高く、長期にわたるパフォーマンスを求める専門家にとって最高の選択肢です。
| AWG いいえ。 | 仕様 （mm²） | 指揮者 | 絶縁 | 線径 | マックス 抵抗 20℃(Ω/KM) | |||
| 構造 （mm） | 直径 （mm） | 公称 厚さ （mm） | 分 厚さ （mm） | 公称 （mm） | 許容範囲 （mm） | |||
| 26 | 0.128 | 7/0.168/0.15 | 0.48 | 0.76 | 0.69 | 2 | ±0.10 | 150 |
| 24 | 0.205 | 7/0.20 | 0.6 | 0.76 | 0.69 | 2.15 | ±0.10 | 94.2 |
| 22 | 0.324 | 7/0.25413/0.18 | 0.75 | 0.76 | 0.69 | 2.3 | ±0.15 | 59.4 |
| 20 | 0.519 | 7/0.3221/0.18 | 0.96 | 0.76 | 0.69 | 2.5 | ±0.15 | 36.7 |
| 18 | 0.823 | 7/0.3933/0.18 | 1.2 | 0.76 | 0.69 | 2.75 | ±0.20 | 23.2 |
| 16 | 1.31 | 7/0.4952/0.18 | 1.47 | 0.76 | 0.69 | 3 | ±0.20 | 14.6 |
| 14 | 2.08 | 64/0.20 | 1.9 | 0.76 | 0.69 | 3.45 | ±0.25 | 8.96 |
| 7/0.6241/0.254 | ||||||||
| 12 | 3.31 | 19/0.4942/0.32 | 2.5 | 0.76 | 0.69 | 4.05 | ±0.25 | 5.64 |
| 26 | 0.128 | 1/0.42 | 0.42 | 0.76 | 0.69 | 1.95 | ±0.10 | 143 |
| 24 | 0.205 | 1/0.50 | 0.52 | 0.76 | 0.69 | 2.05 | ±0.10 | 89.3 |
| 22 | 0.324 | 1/0.62 | 0.65 | 0.76 | 0.69 | 2.2 | ±0.15 | 56.4 |
| 20 | 0.519 | 1/0.80 | 0.82 | 0.76 | 0.69 | 2.35 | ±0.15 | 35.2 |
| 18 | 0.823 | 1/1.00 | 1.05 | 0.76 | 0.69 | 2.6 | ±0.20 | 22.2 |
| 16 | 1.31 | 1/1.30 | 1.3 | 0.76 | 0.69 | 2.85 | ±0.20 | 140 |
| 製品の仕様については、カスタマー サービスにお問い合わせください。 | ||||||||
