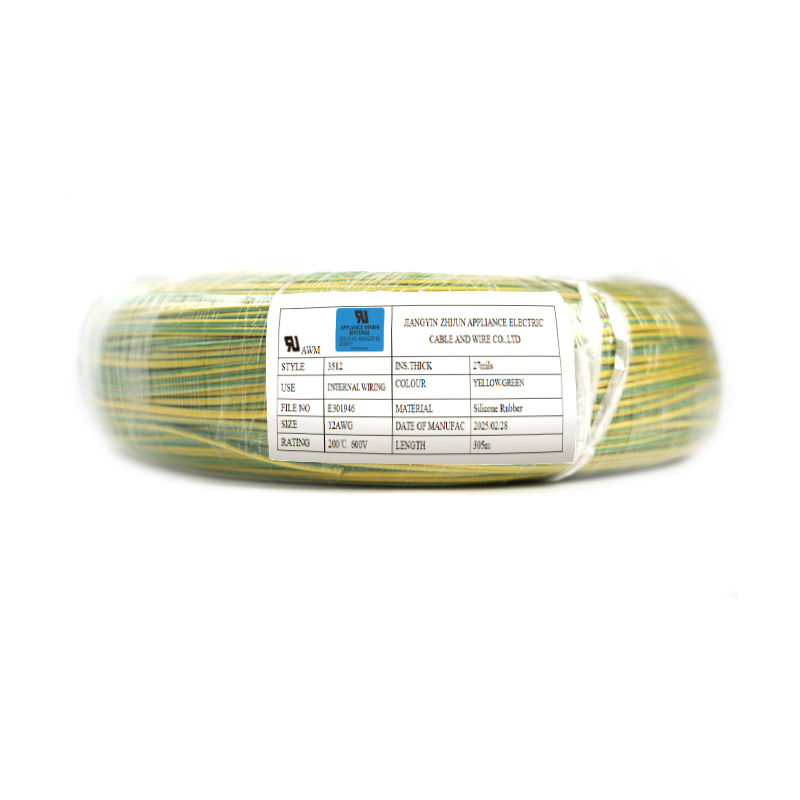

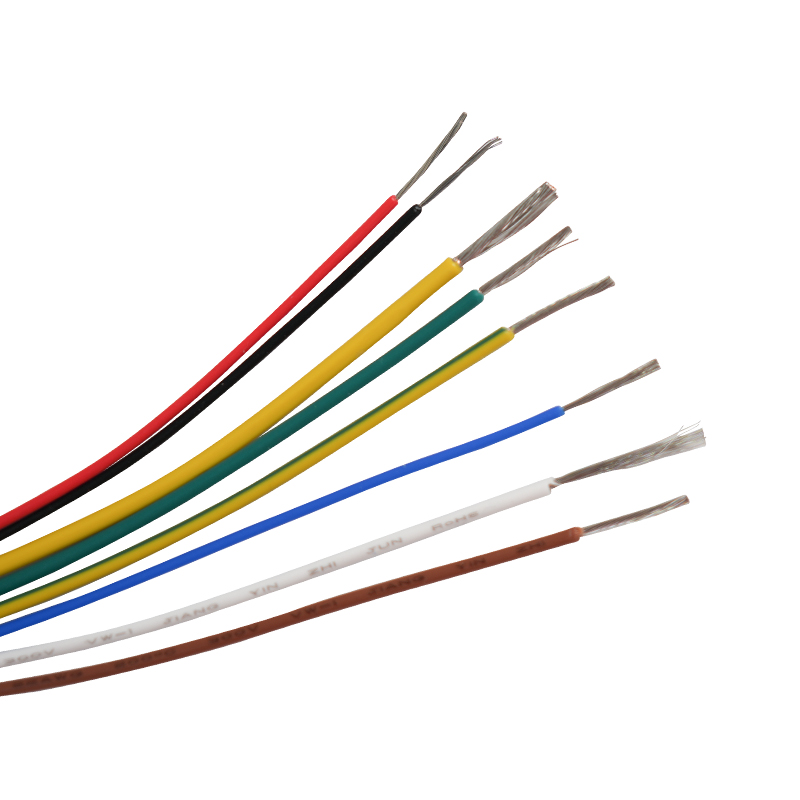

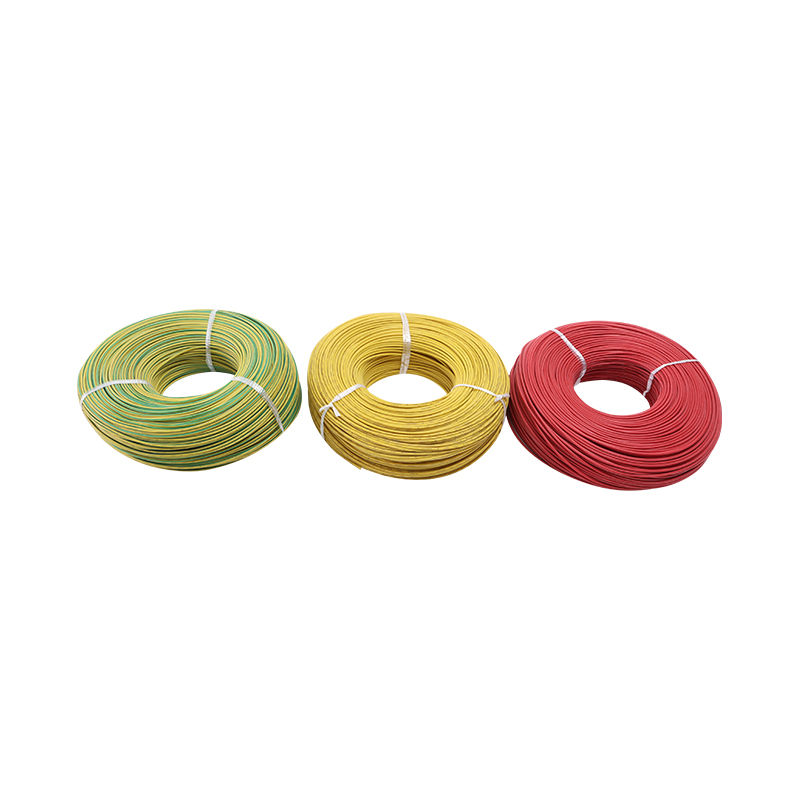

UL3512 認証規格：UL758、認証番号：E301946 定格電圧：600V、定格温度：-60℃～200℃、導体は裸銅線、錫メッキ、銀メッキまたはニッケルメッキ銅線、絶縁層はシリコーンゴムです。電気絶縁性に優れ、各種電気内配線に適しています。電気機器、家電製品、産業機器、照明機器、電熱機器などの高温環境分野で広く使用されています。仕様: 0.5mm²~240mm²
| 仕様 （mm²） | 指揮者 | 絶縁 | 線径 | マックス 抵抗 20℃(Ω/KM) | |||
| 構造 （mm） | 直径 （mm） | 公称 厚さ （mm） | 分 厚さ （mm） | 公称 （mm） | 許容範囲 （mm） | ||
| 0.5 | 16/0.20 | 0.95 | 0.76 | 0.69 | 2.5 | ±0.10 | 40.1 |
| 0.75 | 24/0.20 | 1.15 | 0.76 | 0.69 | 2.7 | ±0.15 | 26.7 |
| 1 | 32/0.20 | 1.34 | 0.76 | 0.69 | 2.9 | ±0.15 | 20 |
| 1.5 | 30/0.25 | 1.6 | 0.76 | 0.69 | 3.2 | ±0.15 | 13.7 |
| 2 | 41/0.25 | 1.9 | 0.76 | 0.69 | 3.5 | ±0.20 | 9.9 |
| 2.5 | 49/0.25 | 2 | 0.76 | 0.69 | 3.6 | ±0.20 | 8.21 |
| 4 | 56/0.30 | 2.7 | 0.76 | 0.69 | 4.3 | ±0.20 | 5.09 |
| 6 | 84/0.30 | 3.3 | 1.14 | 1.03 | 5.6 | ±0.20 | 3.39 |
| 8 | 70/0.40 | 1.14 | 1.03 | 6.65 | 0.3 -0.2 | 3.39 | |
| 10 | 84/0.40 | 4.6 | 1.52 | 1.37 | 7.7 | 0.3 -0.2 | 1.95 |
| 16 | 126/0.40 | 5.8 | 1.52 | 1.37 | 8.9 | 0.3 -0.2 | 1.24 |
| 25 | 196/0.40 | 7.3 | 1.52 | 1.37 | 10.4 | 0.3 -0.2 | 0.795 |
| 35 | 276/0.40 | 8.6 | 1.52 | 1.37 | 11.7 | 0.3 -0.2 | 0.565 |
| 50 | 396/0.40 | 10.7 | 2 | 1.83 | 14.7 | 0.4 -0.2 | 0.393 |
| 70 | 360/0.50 | 12.4 | 2 | 1.83 | 16.4 | 0.4 -0.2 | 0.277 |
| 95 | 475/0.50 | 14.5 | 2.4 | 1.83 | 18.5 | 0.4 -0.2 | 0.21 |
| 120 | 608/0.50 | 16 | 2.4 | 2.16 | 20.8 | 0.4 -0.2 | 0.164 |
| 150 | 756/0.50 | 18 | 2.4 | 2.16 | 22.8 | 0.6 -0.3 | 0.132 |
| 185 | 925/0.50 | 20 | 2.4 | 2.16 | 24.8 | 0.6 -0.3 | 0.108 |
| 240 | 1221/0.50 | 23 | 2.4 | 2.16 | 27.8 | 0.6 -0.3 | 0.0817 |
| 製品の仕様については、カスタマー サービスにお問い合わせください。 | |||||||
