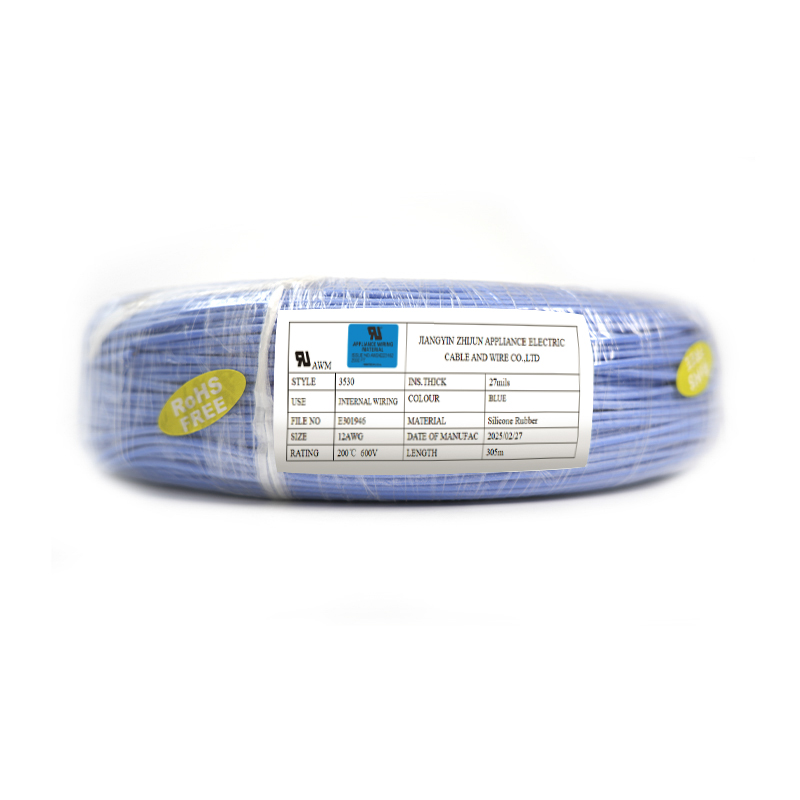

UL3530 認証規格：UL758、認証番号：E301946 定格電圧：600V、定格温度：-60℃～200℃、導体は耐久性、耐食性に優れた錫メッキ銅線です。絶縁層は、耐高温性、耐寒性、耐老化性に優れたシリコーンゴム素材で作られています。高温環境、電子機器、産業機器に適しています。モデル 26AWG ～ 3AWG、仕様: 0.128mm² ～ 26.67mm²。 UL3530 シリコーン ワイヤを選択する場合は、その安全性と信頼性を確保するために、特定のアプリケーション シナリオと要件に従って適切な仕様とモデルを選択する必要があります。
| AWG いいえ。 | 仕様 （mm²） | 指揮者 | 絶縁 | 線径 | マックス 抵抗 20℃(Ω/KM) | |||
| 構造 （mm） | 直径 （mm） | 公称 厚さ （mm） | 分 厚さ （mm） | 公称 （mm） | 許容範囲 （mm） | |||
| 26 | 0.128 | 88.1 | 0.48 | 0.76 | 0.69 | 2 | ±0.10 | 150 |
| 24 | 0.205 | 7/0.20 | 0.6 | 0.76 | 0.69 | 2.15 | ±0.10 | 94.2 |
| 22 | 0.324 | 7/0.254 | 0.75 | 0.76 | 0.69 | 2.3 | ±0.10 | 59.4 |
| 20 | 0.519 | 7/0.32 | 0.93 | 0.76 | 0.69 | 2.45 | ±0.15 | 36.7 |
| 18 | 0.823 | 7/0.39 | 1.17 | 0.76 | 0.69 | 2.7 | ±0.15 | 23.2 |
| 16 | 1.31 | 7/0.49 | 1.47 | 0.76 | 0.69 | 3 | ±0.20 | 14.6 |
| 14 | 2.08 | 41/0.254 64/0.20 | 1.86 | 0.76 | 0.69 | 3.4 | ±0.20 | 8.96 |
| 12 | 3.31 | 43/0.32 | 2.5 | 0.76 | 0.69 | 4.1 | ±0.20 | 5.64 |
| 10 | 5.26 | 35/0.45 | 3.2 | 1.14 | 1.03 | 5.5 | 0.1 | 3.546 |
| 8 | 8.367 | 70/0.40 | 4.4 | 1.52 | 1.37 | 7.5 | 0.3 | 2.23 |
| -0.2 | ||||||||
| 7 | 10.55 | 84/0.40 | 4.6 | 1.52 | 1.37 | 7.7 | 0.2 | 1.768 |
| 6 | 13.3 | 105/0.40 | 5.3 | 1.52 | 1.37 | 8.4 | 0.3 | 1.403 |
| -0.2 | ||||||||
| 5 | 16.77 | 133/0.40 | 6 | 1.52 | 1.37 | 9.1 | 0.3 | 1.113 |
| -0.2 | ||||||||
| 4 | 21.15 | 168/0.40 | 6.8 | 1.52 | 1.37 | 9.9 | 0.3 | 0.882 |
| -0.2 | ||||||||
| 3 | 26.67 | 210/0.40 | 7.6 | 1.52 | 1.37 | 10.7 | 0.238 | 0.6996 |
| 製品の仕様については、カスタマー サービスにお問い合わせください。 | ||||||||
