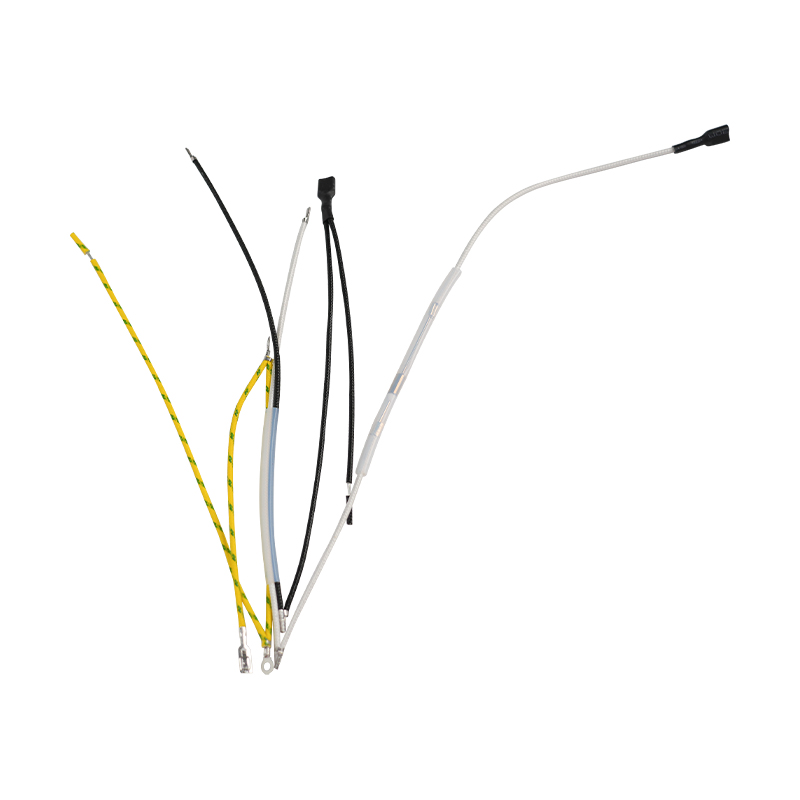

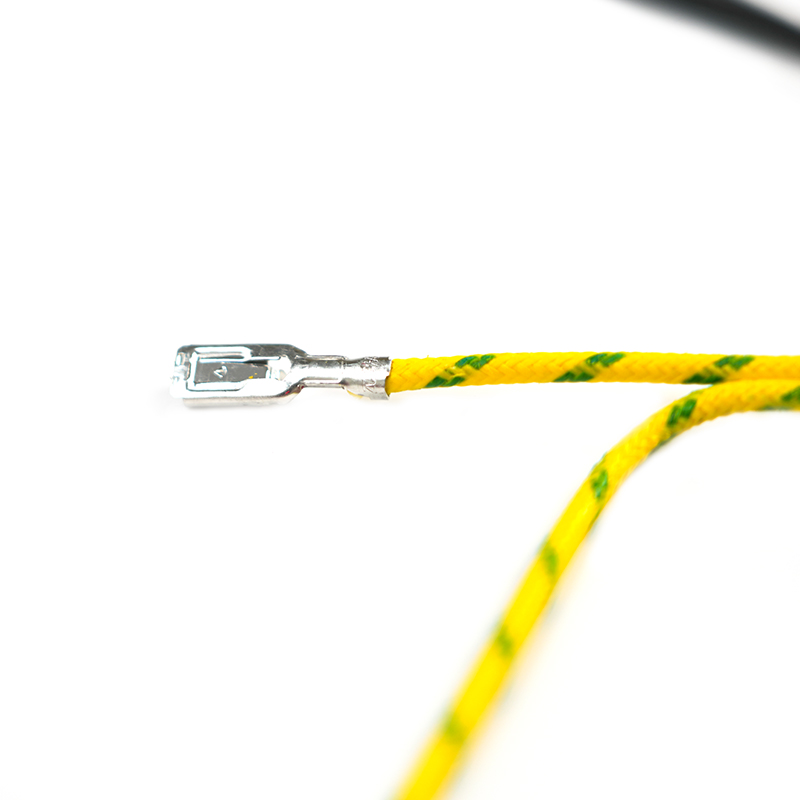

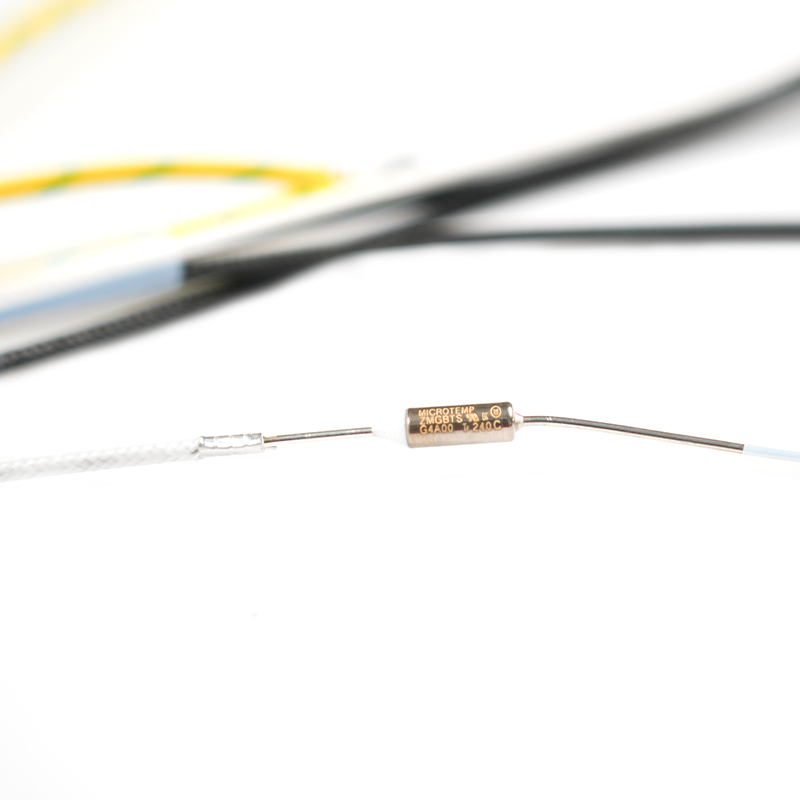

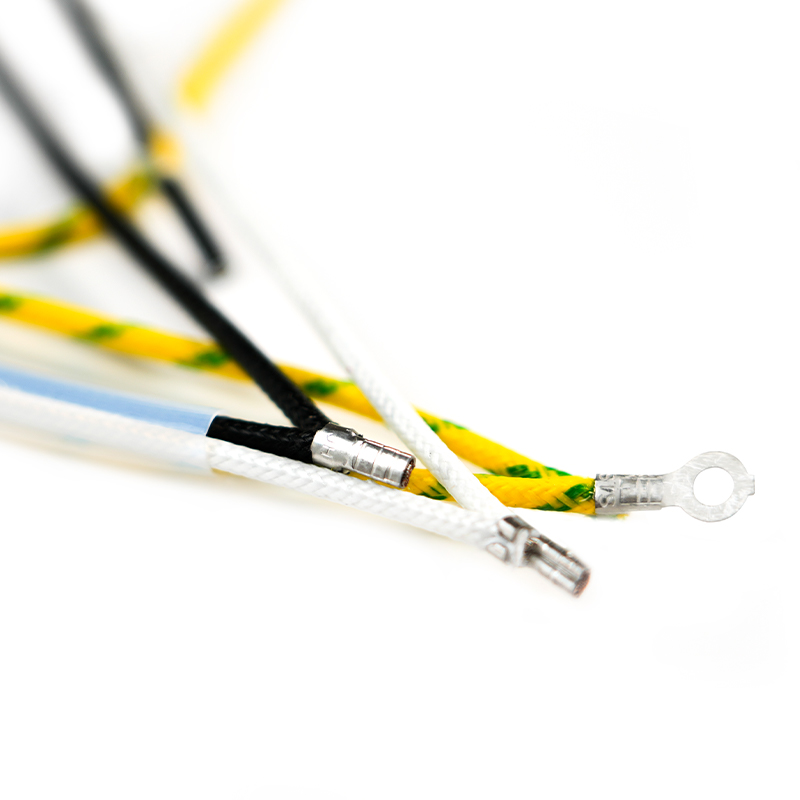

掃除機の内部接続ワイヤーハーネスは、機器の電気システムの重要な部分です。電源、モーター、電気制御スイッチ、フィルターセンサー、およびさまざまな機能モジュールを密接に接続して、掃除機の効率的な動作とインテリジェントな制御を実現します。ハーネスは電流と信号を伝達するブリッジとして、掃除機の安定した性能と安全な使用を確保するための重要な部品です。
掃除機の動作中、内部モーターが高速で動作し、一部の配線がモーターとファンの近くにあります。ハーネスは、優れた耐摩耗性、耐熱性、耐振動性を備えていなければなりません。このため、ハーネスには主に柔軟性の高い銅芯線の多芯線が使用され、耐摩耗性と難燃性の PVC またはシリコンのシースで覆われており、長期使用による線の断線や劣化が起こりにくくなっています。導体構造は柔軟性と導電性を考慮して合理的に設計されており、機器内の狭いスペースでのフレキシブルな配線に便利です。
| いいえ。 | BOM | 色 | 長さ(m) | 剥離要件 | 注文数量 (m) | |||
| 2 | 編み込み | 3122 18# 33/0.18 | ブラック | 0.15 | -5、-ハーフストリップ 11.5 | 0.15 | ハーフストリップ 11.5 | 6.3 ストレートロック熱収縮 |
| 3 | 編み込み | 3122 18# 33/0.18 | ブラック | 0.2 | -5.5、-5 | 0.2 | スポット溶接 | スポット溶接 |
| 4 | 編み込み | 3122 18# 33/0.18 | ブラック | 0.23 | -5.5、-5.5 | 0.23 | スポット溶接 | |
| 5 | 編み込み | 3122 18# 33/0.18 | ホワイト | 0.16 | -5、-6.2 | 0.16 | スポット溶接 | |
| 6 | 編み込み | 3122 18# 33/0.18 | ホワイト | 0.11 | -6.2、-5.5 | 0.11 | ケーブルクランプ | スポット溶接 |
| 7 | 編み込み | 3122 18# 33/0.18 | ホワイト | 0.21 | -5.5、-5.5 | 0.21 | ケーブルクランプ | 6.3 ストレートロック熱収縮 |
| 8 | 編み込み | 3122 18# 33/0.18 | デュアル | 0.21 | -4、-ハーフストリップ 11.5 | 0.21 | 3.2 アースリング | ハーフストリップ 11.5 |
| 9 | 編み込み | 3122 18# 33/0.18 | デュアル | 0.13 | -4、-4 | 0.13 | 3.2 アースリング | |
| 10 | 編み込み | 3122 18# 33/0.18 | デュアル | 0.13 | -4、-4 | 0.13 | 4.8 ストレートロック | |
