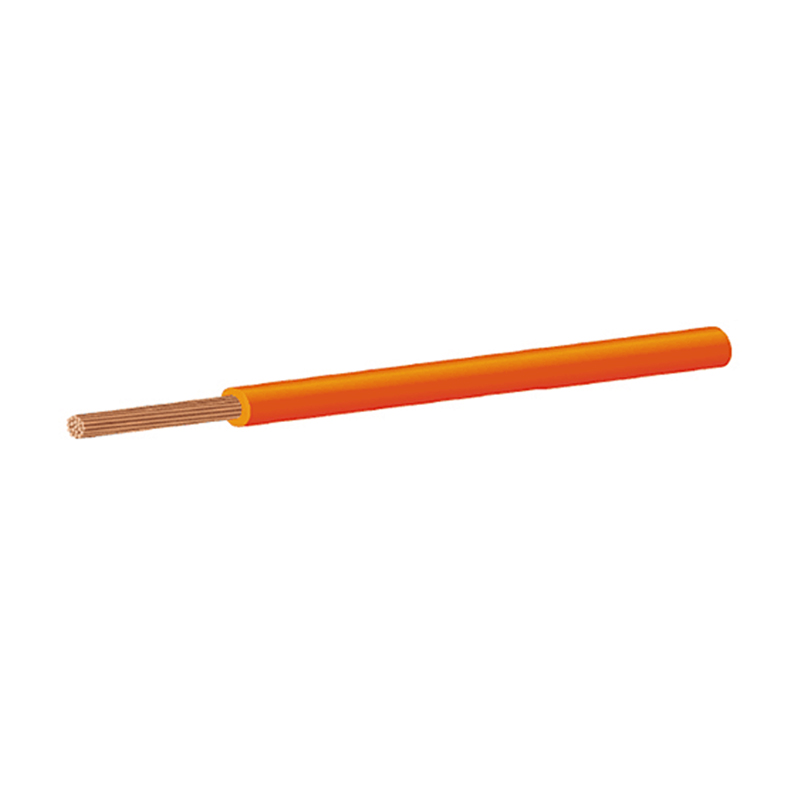

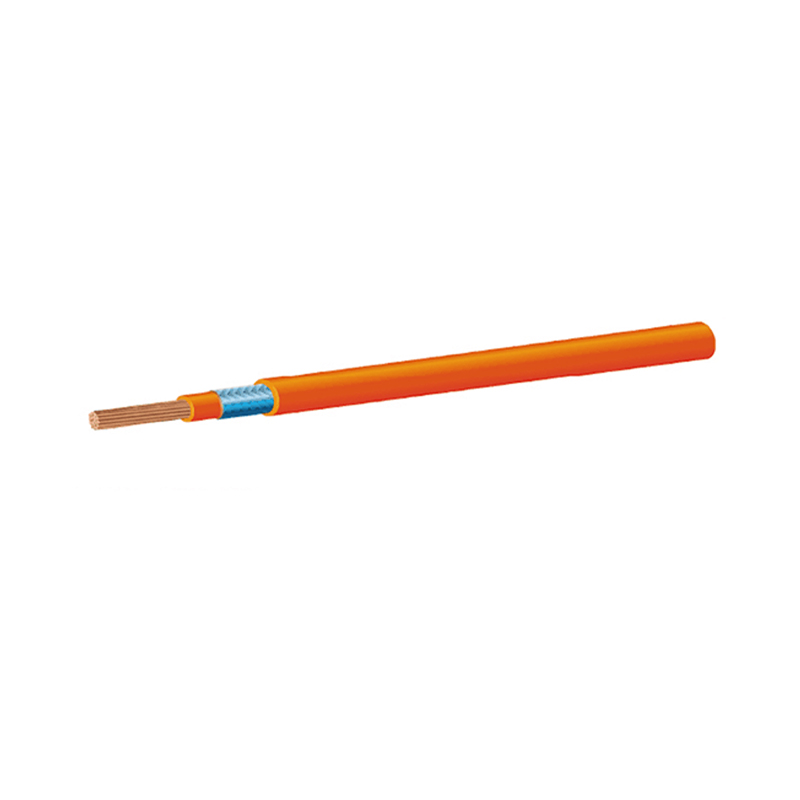

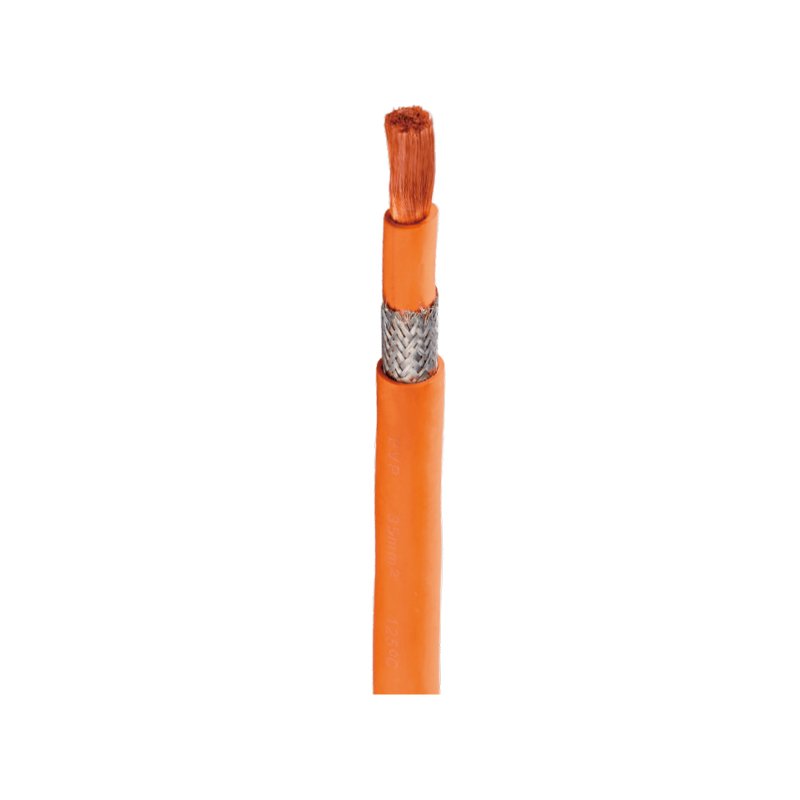

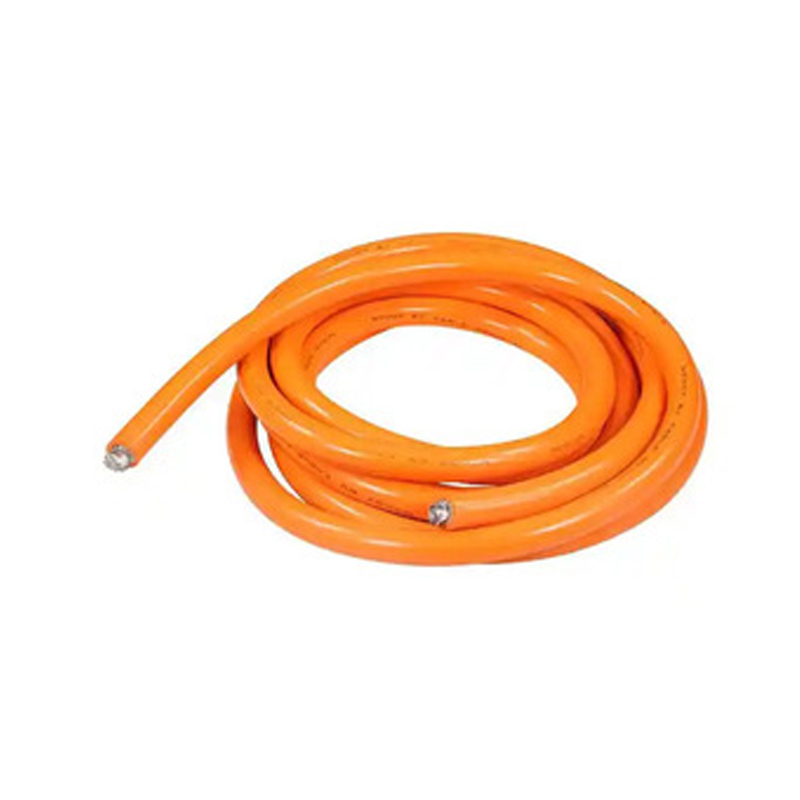

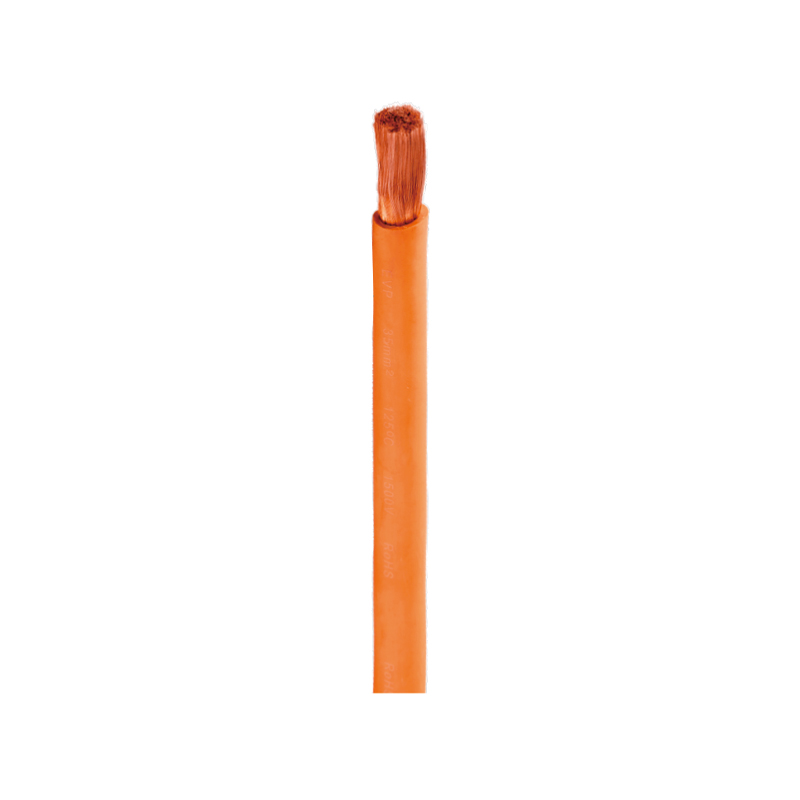

車載用内部高圧ケーブル EV/EVP

定格温度: -40℃～150℃
定格電圧: 1500V
指揮者: 裸銅
断熱材: 125℃、150℃熱硬化性エラストマー
曲げ半径: ≥5xOD
車内のEV/EVP高電圧ケーブルは、新エネルギー車の高電圧システム用に設計された重要なコンポーネントです。電気自動車のバッテリー接続システム、電気駆動システム、電磁シールド線などに広く使用されています。導体には高品質の裸銅素材を採用しており、導電性と耐酸化性に優れ、効率的で安定した電力伝送を実現します。絶縁層とシースは125℃〜150℃の熱硬化性エラストマー素材で作られており、耐熱性、耐摩耗性、柔軟性に優れ、亀裂が入りにくく、日常の自動車運転時の振動や熱衝撃に耐えることができます。同時に、熱硬化性エラストマー材料は環境に優しく無毒であり、自動車業界のグリーン環境保護の傾向と一致しています。 EV/EVP 高電圧ケーブルは、電磁シールドを実現し、電磁干渉 (EMI) を効果的に防止し、車載電子機器の正常な動作を確保し、車両全体の電気的安全性と信号の安定性を向上させることもできます。また、ケーブルは柔軟性、耐油性、耐薬品性に​​優れており、車内の複雑なスペースへの設置も容易です。車両内の EV/EVP 高電圧ケーブルは、高耐電圧、優れた絶縁性とシースの性能、優れた電磁シールド機能を備えています。これは、新エネルギー車の高電圧システムに不可欠なコアコンポーネントであり、車両の効率的な動作と電力の安全性を強力に保証します。

お問い合わせ
プレV：以前の製品はありません次へ：JYJ125 1000v 高電圧耐性放射線架橋 Xlpo モーターリード線
パラメータ
ケーブルのスタイル
mm² 		指揮者 絶縁径
mm
指揮者 Construction
n/mm 		ストランディング径
mm 		指揮者 Max Resistance at 20℃
Ω/キロメートル）
EV1×0.5 28/0.15AS 0.92 37.1 2.30±0.10
EV1×0.75 24/0.20AS 1.13 24.7 2.40±0.10
EV1×1.0 32/0.20AS 1.4 18.5 2.70±0.10
EV1×1.5 49/0.20AS 1.62 12.7 3.00±0.10
EV1×2.0 64/0.20AS 1.85 9.42 3.20±0.10
EV1×2.5 80/0.20AS 2.06 7.6 3.50±0.15
EV1×2.5 49/0.25AS 2.06 7.6 3.05±0.15
EV1×3.0 98/0.20AS 2.45 6.15 4.00±0.15
EV1×4.0 133/0.20AS 2.85 4.71 4.60±0.15
EV1×5.0 161/0.20AS 3.16 3.94 4.80±0.15
EV1×6.0 190/0.20AS 3.47 3.14 5.10±0.15
EV1×10 323/0.20AS 4.51 1.82 6.70±0.20
EV1×16 513/0.20AS 5.7 1.16 8.00±0.20
ケーブルのスタイル
(mm²) 		指揮者 絶縁径
mm 		遮蔽率 (≥80%)
指揮者 Construction
n/mm 		ストランディング径
mm 		指揮者 Max Resistance at 20℃
Ω/キロメートル） 		建設
なし/なし/mm 		コアラップ ケーブル径
mm
EVP1×0.5 28/0.15AS 0.92 37.1 2.30±0.10 16/5/0.10TD アルマイラー 4.30±0.15
EVP1×0.75 24/0.20AS 1.13 24.7 2.40±0.10 16/5/0.10TD アルマイラー 4.50±0.15
EVP1×1.0 32/0.20AS 1.4 18.5 2.70±0.10 16/6/0.10TD アルマイラー 4.70±0.15
EVP1×1.5 49/0.20AS 1.62 12.7 3.00±0.10 16/7/0.10TD アルマイラー 5.10±0.15
EVP1×2.0 64/0.20AS 1.85 9.42 3.20±0.10 16/7/0.10TD アルマイラー 5.30±0.15
EVP1×2.5 80/0.20AS 2.06 7.6 3.50±0.15 16/8/0.10TD アルマイラー 5.60±0.15
EVP1×3.0 98/0.20AS 2.45 6.15 4.00±0.15 16/7/0.10TD アルマイラー 6.30±0.20
EVP1×4.0 133/0.20AS 2.85 4.71 4.60±0.15 16/7/0.10TD アルマイラー 7.30±0.20
EVP1×5.0 161/0.20AS 3.16 3.94 4.80±0.15 16/8/0.10TD アルマイラー 7.40±0.20
EVP1×6.0 190/0.20AS 3.47 3.14 5.10±0.15 16/8/0.10TD アルマイラー 7.80±0.20
EVP1×10 323/0.20AS 4.51 1.82 6.70±0.20 16/8/0.10TD アルマイラー 9.60±0.20
EVP1×16 513/0.20AS 5.7 1.16 8.00±0.20 16/8/0.10TD アルマイラー 10.90±0.20
EVP1×25 798/0.20AS 7.2 0.74 9.80±0.25 16/10/0.20TD アルマイラー 12.90±0.30
EVP1×35 1121/0.20AS 8.41 0.53 11.40±0.25 36/5/0.20TD アルマイラー 14.50±0.30
EVP1×50 1586/0.20AS 10.03 0.37 13.50±0.25 36/6/0.20TD アルマイラー 17.00±0.35
EVP1×70 1387/0.254AS 11.9 0.26 17.00±0.30 36/6/0.20TD アルマイラー 21.00±0.35
EVP1×95 1887/0.254AS 13.9 0.2 19 36/5/0.21TD アルマイラー 24.00±0.50
