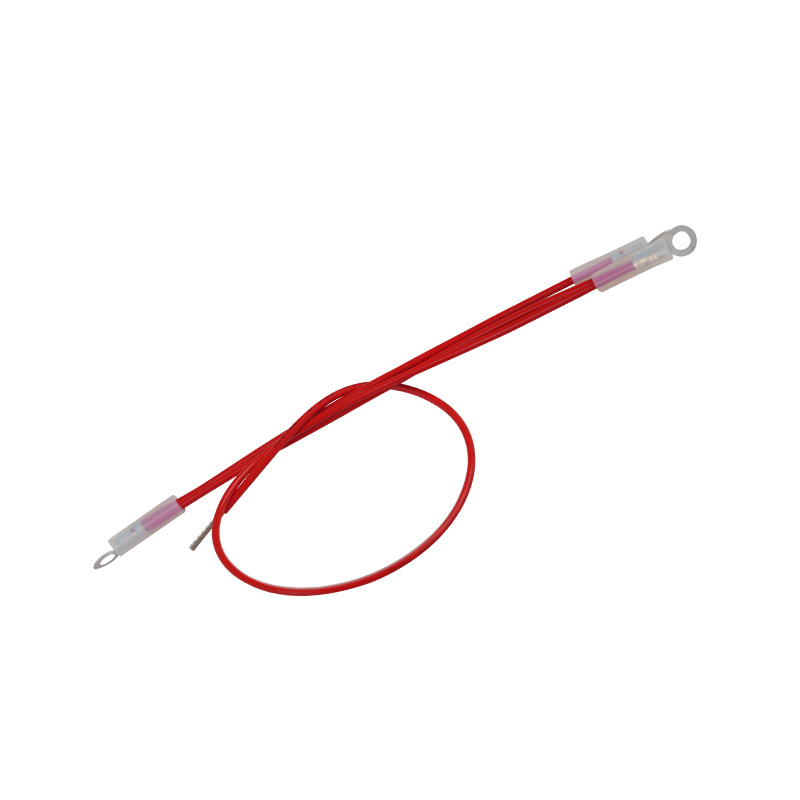

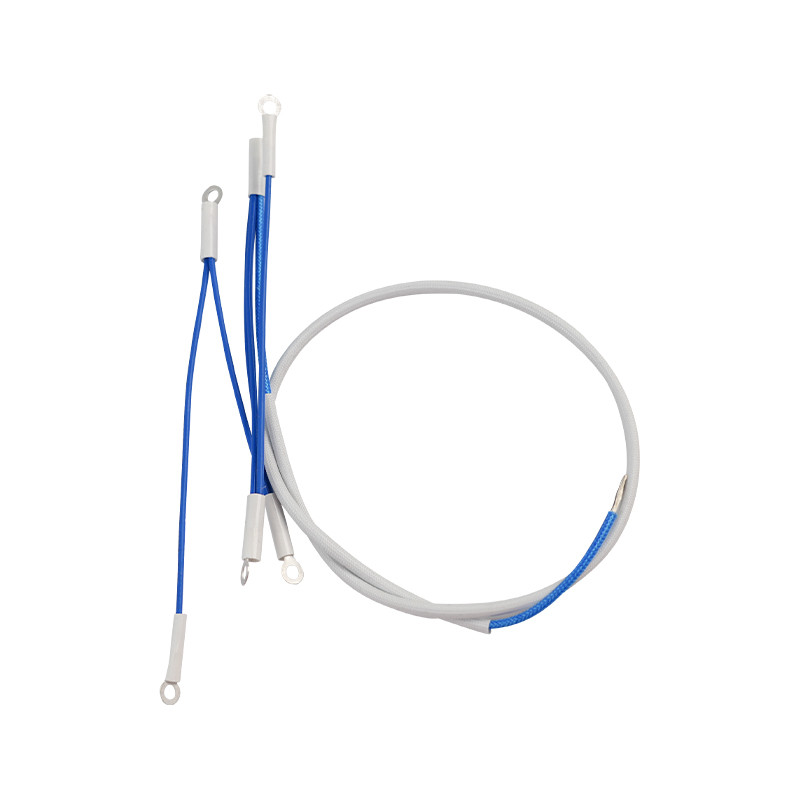

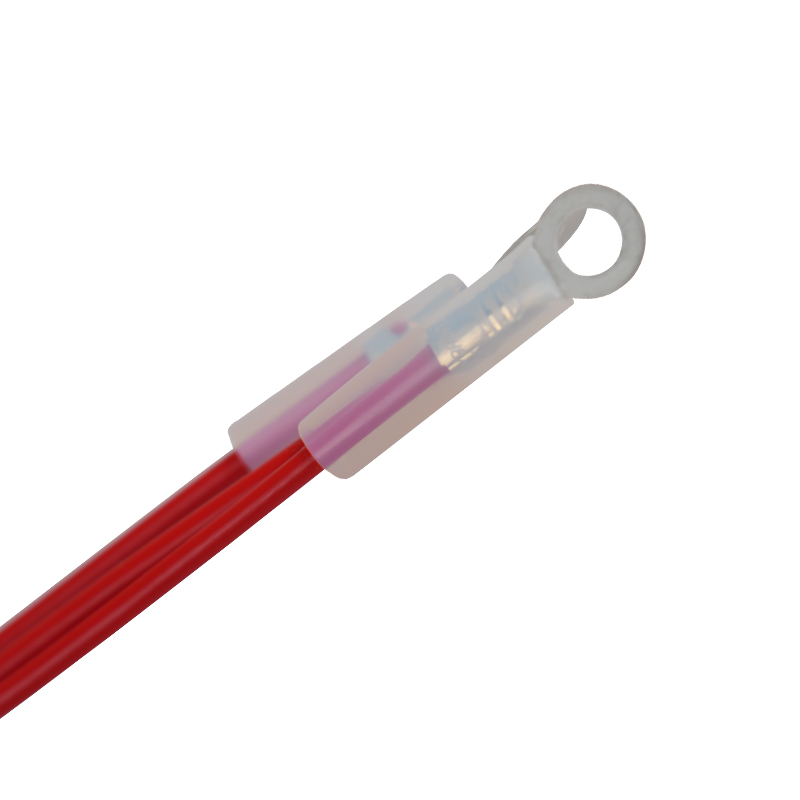

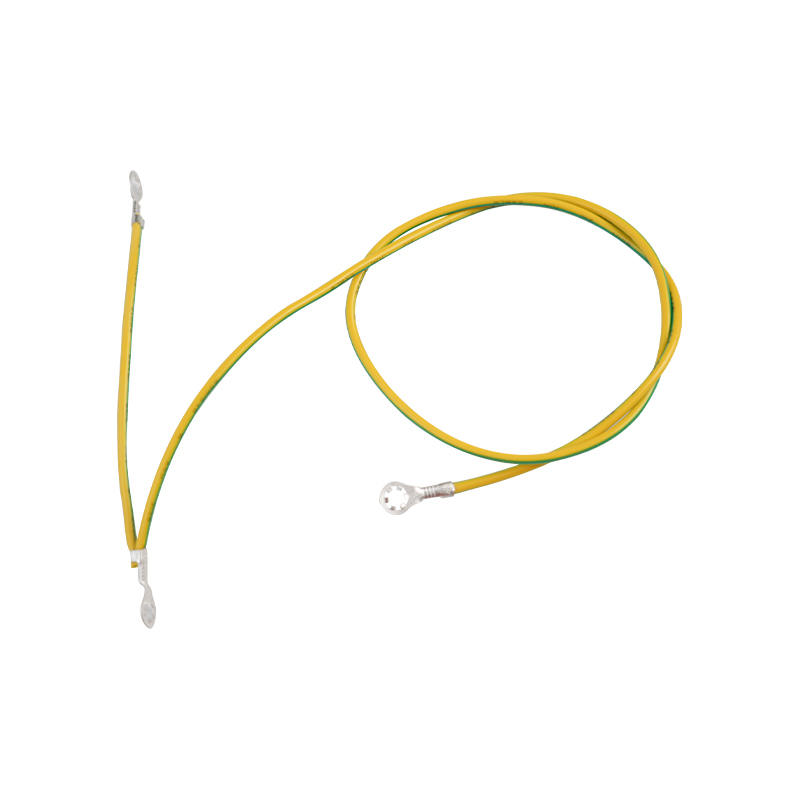

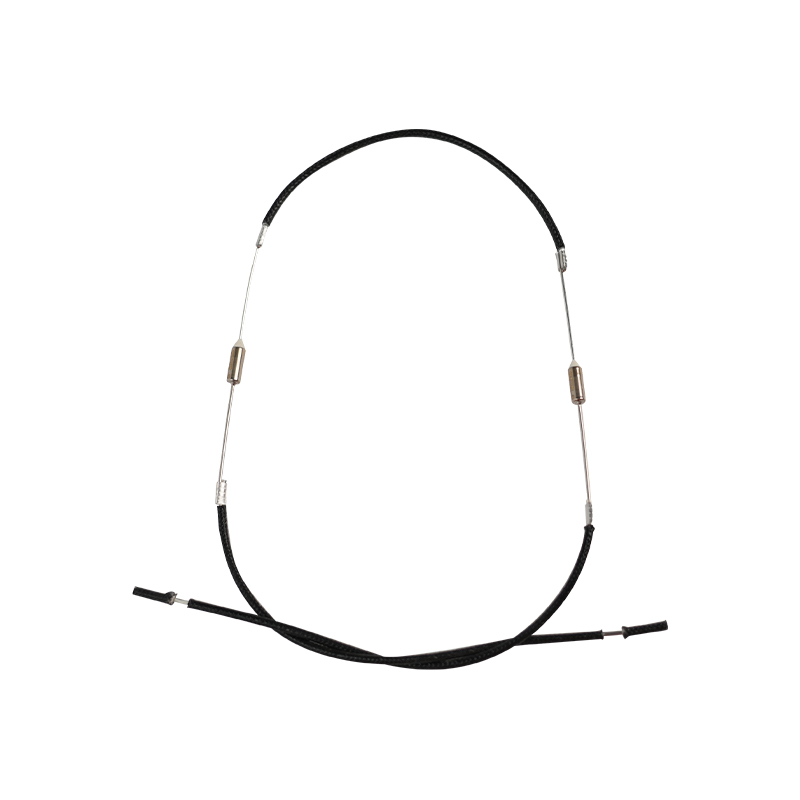

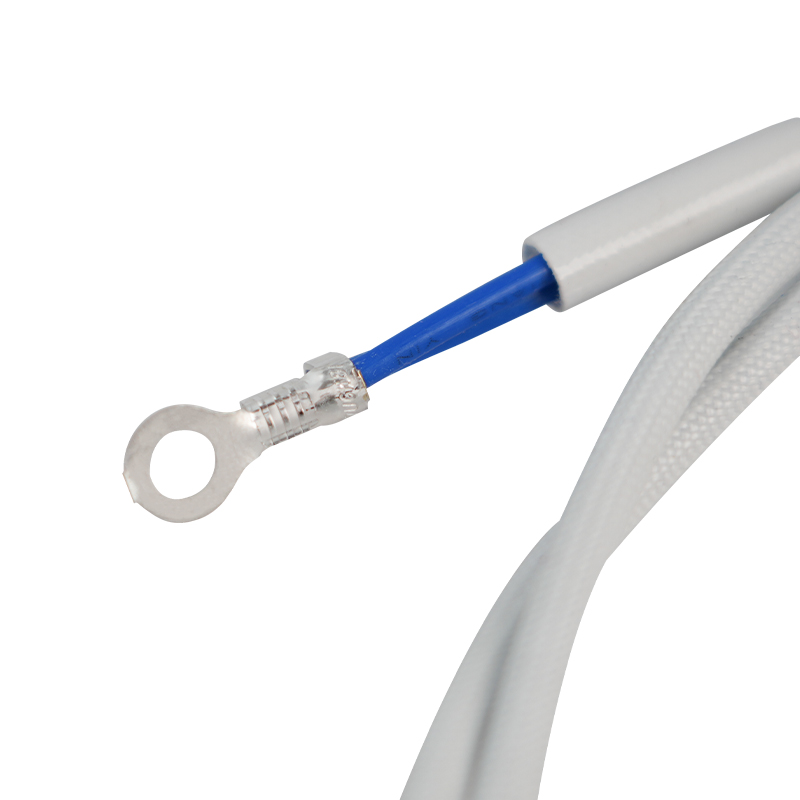

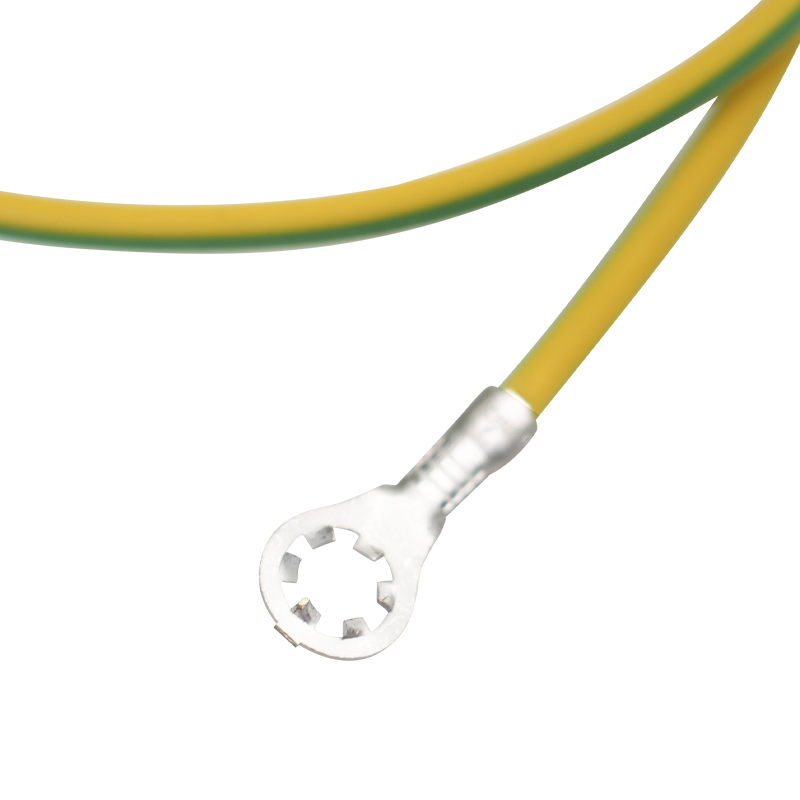

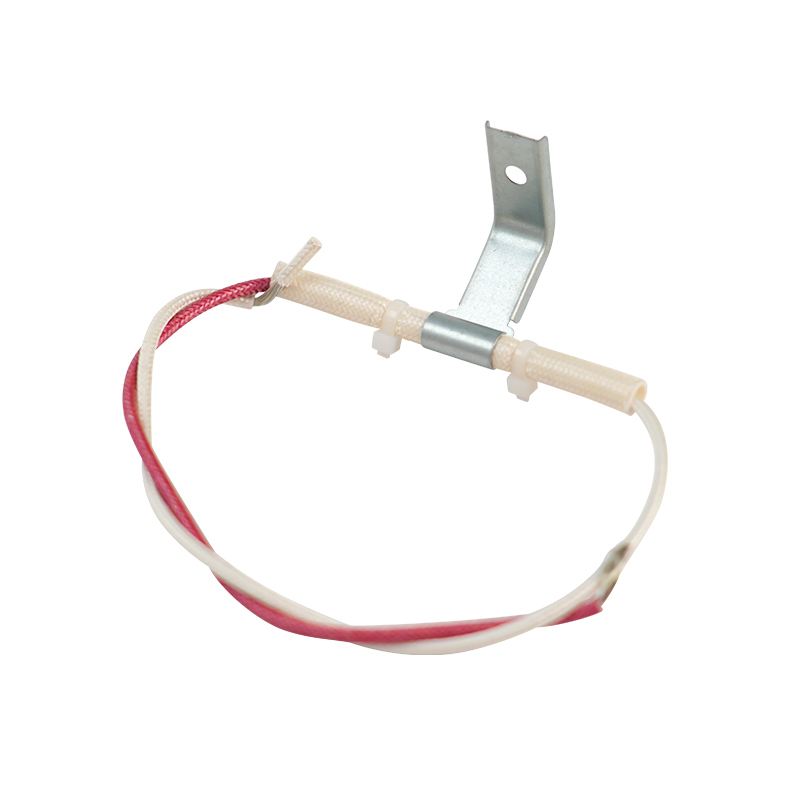

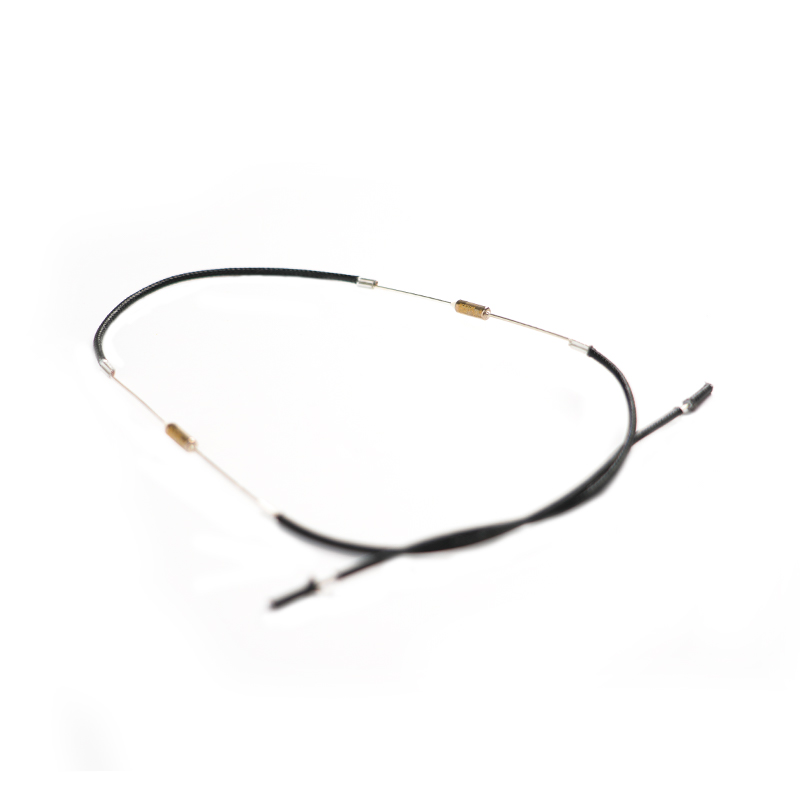

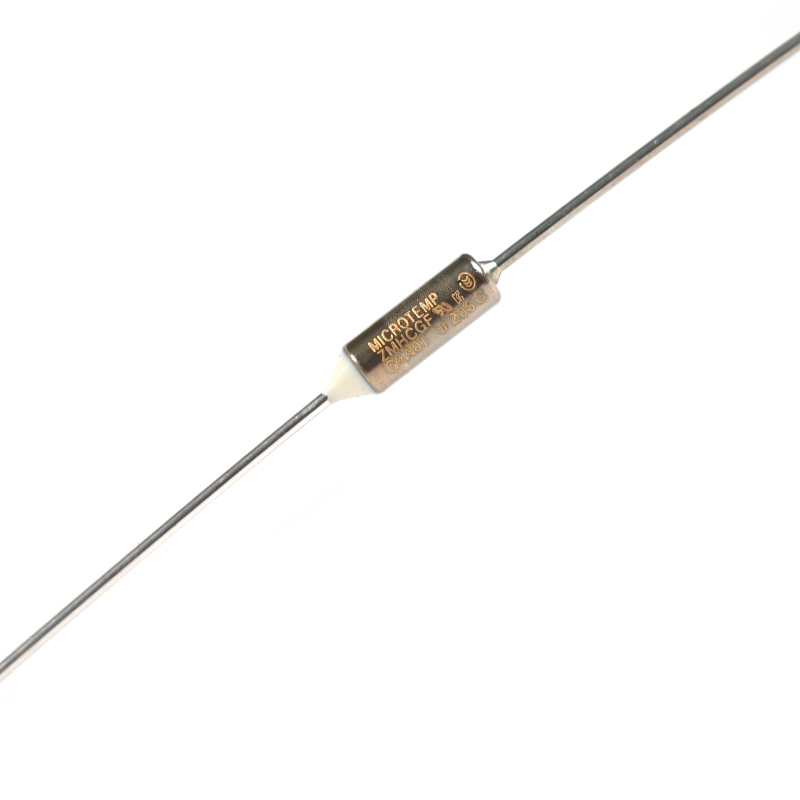

エアフライヤーの高温制御ハーネスは、高温調理環境向けに設計された重要な電気部品です。主に発熱体、サーモスタット、センサー、主制御回路基板を接続し、高温での機器の安定かつ安全な動作を保証するために使用されます。ハーネスはエアフライヤー内の電流伝送と信号制御の二重の役割を果たし、正確な温度調整と過熱保護を実現するための重要な基盤です。

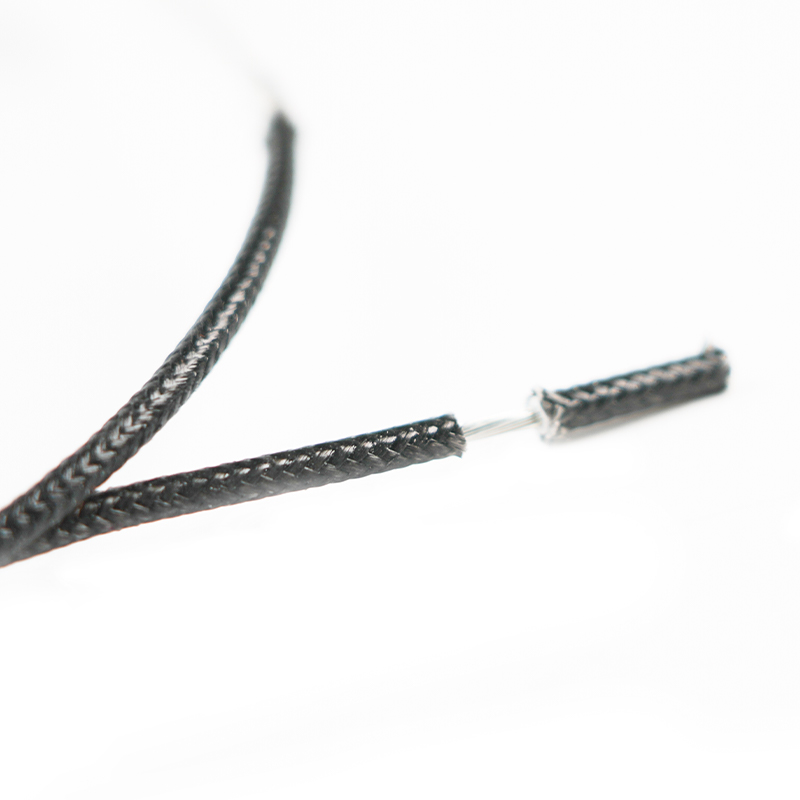

エアフライヤー内部の長時間高温運転の特性に適応するために、高温制御ハーネスには通常、耐高温性および難燃性のシリコーン線またはテフロン線材が使用されます。絶縁層は耐熱性、耐老化性、耐食性に優れており、200℃までの作業環境に耐えることができます。導体は主に導電性と柔軟性に優れた錫メッキ銅線を多芯線としており、配線や設置に便利です。
| いいえ。 | BOM | 色 | 数量 | 要件 | 総使用量 | 左側 | 右側 | |
| 1 | シリコーンワイヤー | 3135 16# 52/0.18 | ツートンカラー | 0.57 | -5.2mm -5.2mm | 0.57 | 4.2 内歯 | 平行4.2内歯 |
| 2 | シリコーンワイヤー | 3135 16# 52/0.18 | ツートンカラー | 0.11 | -5.2mm -5.2mm | 0.11 | 4.2 内歯 | - |
| 3 | 編組線 | 3122 18# 33/0.18 | 赤 | 0.15 | -6.5mm、-AC19セミストリップ11mm | 0.15 | セミストリップ 11mm | 圧着端子 |
| 4 | 編組線 | 3122 18# 33/0.18 | 赤 | 0.133 | -6.5mm、-セミストリップ11mm | 0.133 | 圧着端子 | 圧着端子 |
| 5 | 編組線 | 3122 18# 33/0.18 | 赤 | 0.15 | -6.5mm、-セミストリップ11mm | 0.15 | 圧着端子 | セミストリップ 11mm |
| 6 | 編組線 | 3122 16# 52/0.18 | ブルー | 0.6 | -セミストリップ 5mm、 -セミストリップ 13mm | 0.6 | 4.2 アースリング | セミストリップ 13mm |

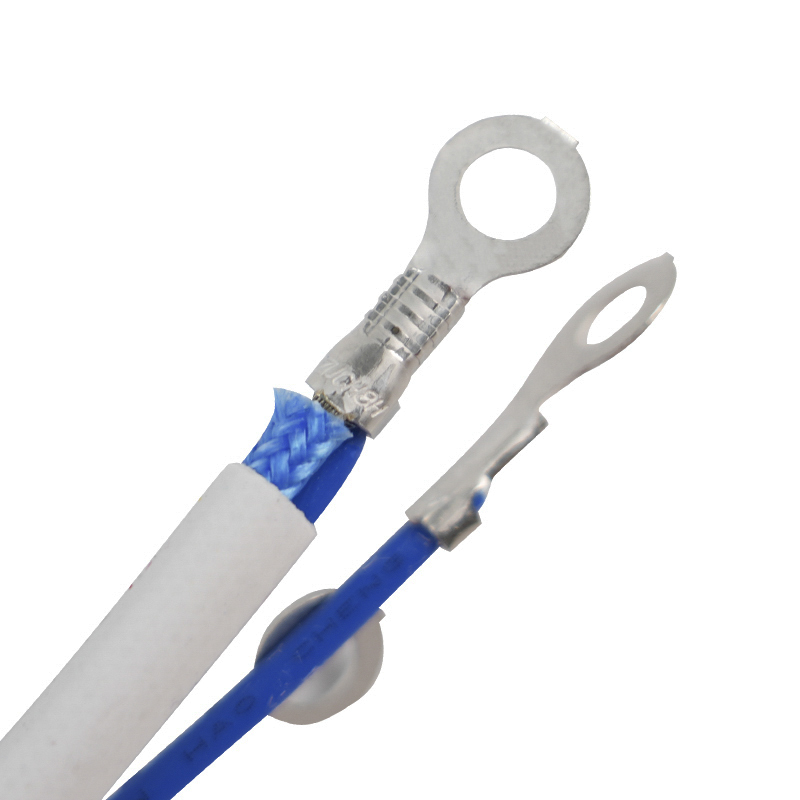

| 7 | テフロン線 | AWM10362 16# (ハオシェン) | ブルー | 0.14 | -5mm、-5mm | 0.14 | - | 4.2 アースリング |
| 8 | テフロン線 | AWM10362 16# (ハオシェン) | ブルー | 0.14 | -5mm、-5mm | 0.14 | 4.2 アースリング | 4.2 アースリング |
| 9 | テフロン線 | AWM10362 16# (ハオシェン) | ブルー | 0.14 | -5mm、-5mm | 0.14 | - | 4.2 アースリング |
| 10 | テフロン線 | AWM10362 16# (ハオシェン) | ブルー | 0.12 | -5mm、-5mm | 0.12 | 4.2 アースリング | 4.2 アースリング |
| 11 | テフロン線 | AWM10362 16# (ハオシェン) | ブルー | 0.15 | -5mm、-5mm | 0.15 | - | 4.2 アースリング |
| 12 | 編組線 | 3122 16# 52/0.18 | 赤-brown | 0.195 | -6.5mm-セミストリップ11mm | 0.195 | セミストリップ 11mm | 銅テープ |
| 13 | 編組線 | 3122 16# 52/0.18 | ホワイト | 0.245 | -6.5mm-セミストリップ11mm | 0.245 | 銅テープ | セミストリップ 11mm |

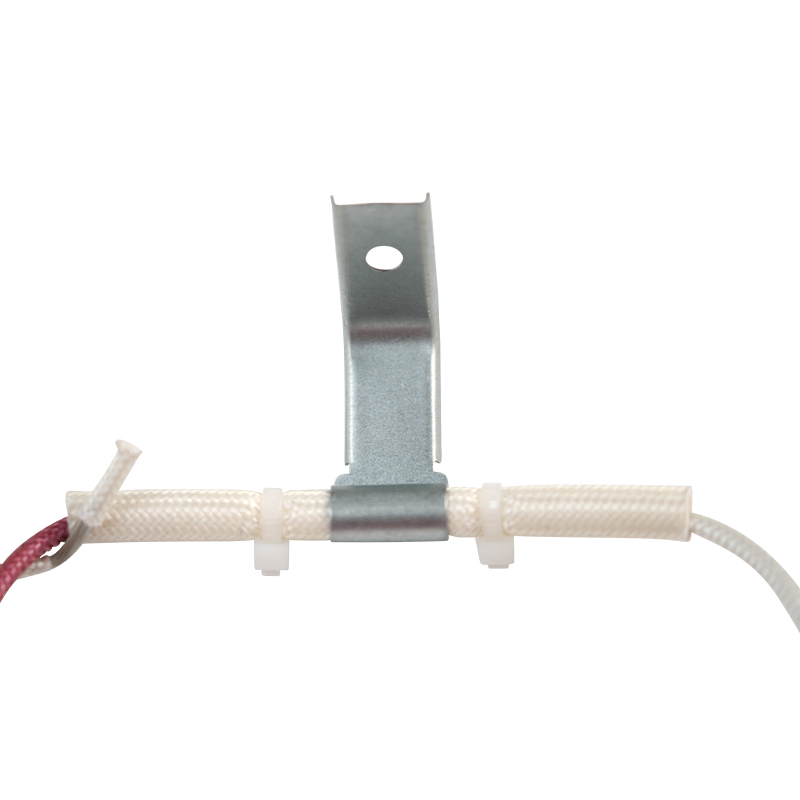

| 14 | 編み込みスリーブ | 4.4×6.2白 L=80mm | ホワイト | 1 | - | 1 | ケーブルタイ | ケーブルタイ |
| 1615-0015 | テフロン線 | 10362 16# 19/0.3 | 赤 | 0.155 | -10 | 0.155 | 4.2チューブ | 平行4.2管 |
| テフロン線 | 10362 16# 19/0.3 | 赤 | 0.15 | -10 | 0.15 | 平行4.2管 | 平行4.2管 | |
| テフロン線 | 10362 16# 19/0.3 | 赤 | 0.33 | -17 | 0.33 | 平行4.2管 | セミストリップ | |
| 製品の仕様については、カスタマー サービスにお問い合わせください | ||||||||
