使い捨て温度ヒューズは回路保護に使用されるデバイスで、主に過熱による機器の損傷や火災の発生を防ぐために使用されます。設定温度を超えるとヒューズ機構により回路を遮断し、機器を保護します。
特徴
- 周囲温度に非常に敏感です
- 正確で安定した動作温度
- コンパクトなエポキシ封止構造
- 信頼できるパフォーマンス
- 厳格な品質管理手順の下で製造されています
- TUV CB KC PSE CCCなどのさまざまな国際安全規格によって承認されています。
動作原理
ペレットタイプのサーマルカットオフ - 周囲温度の場合 サーマルカットオフ 動作温度に達すると、ペレットが溶け、スプリング A が膨張し、スライド接点がリード A から離れます。その後、電気回路が永久に切断されます。
- 温度検知: 温度ヒューズにはサーミスター錠が内蔵されています。設定温度に達すると錠剤が溶けたり変形したりします。
- 定着機構: 錠剤が溶けると、内部の機械構造が回路を切断し、電流が流れ続けるのを防ぎます。
- 使い捨て使用: ヒューズが切れると元に戻すことはできないため、交換する必要があります。

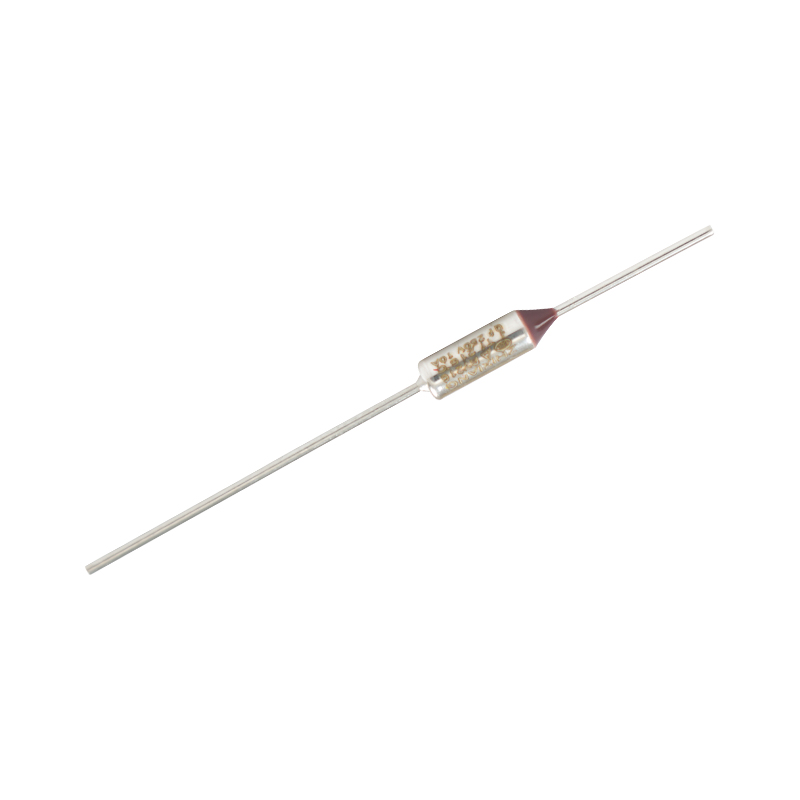

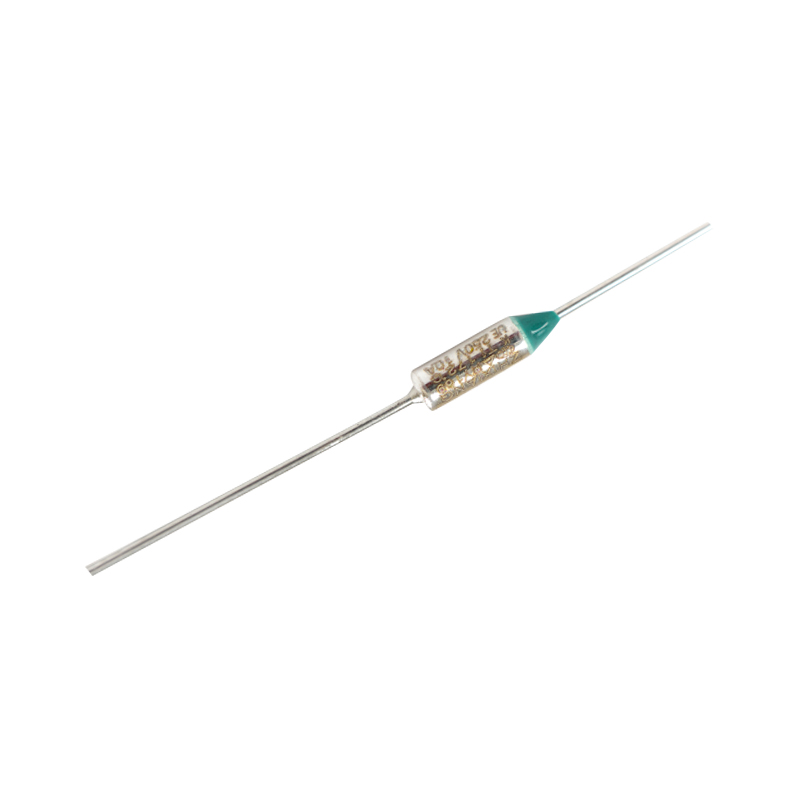

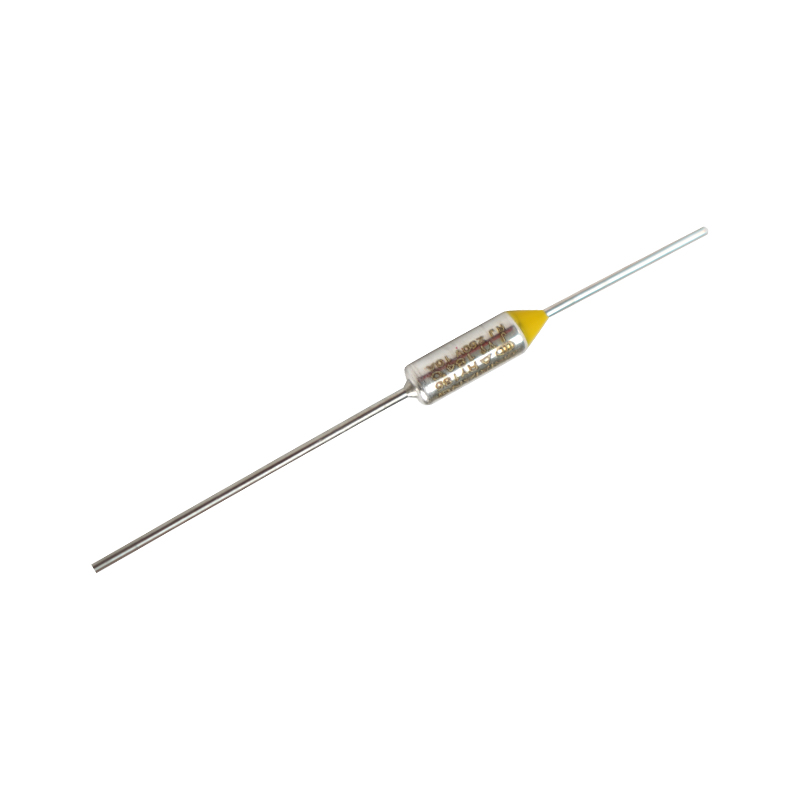

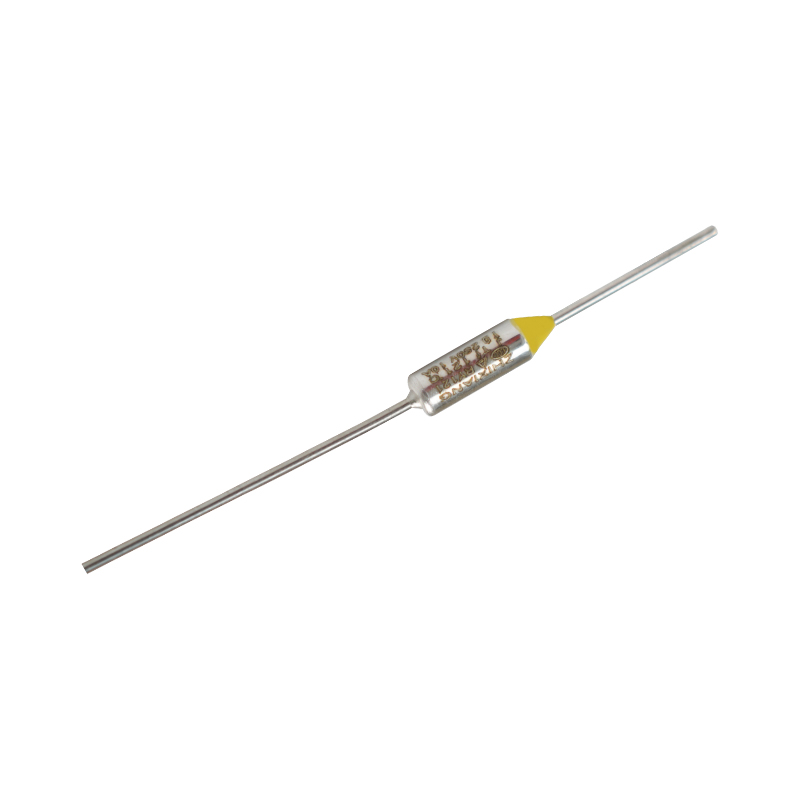

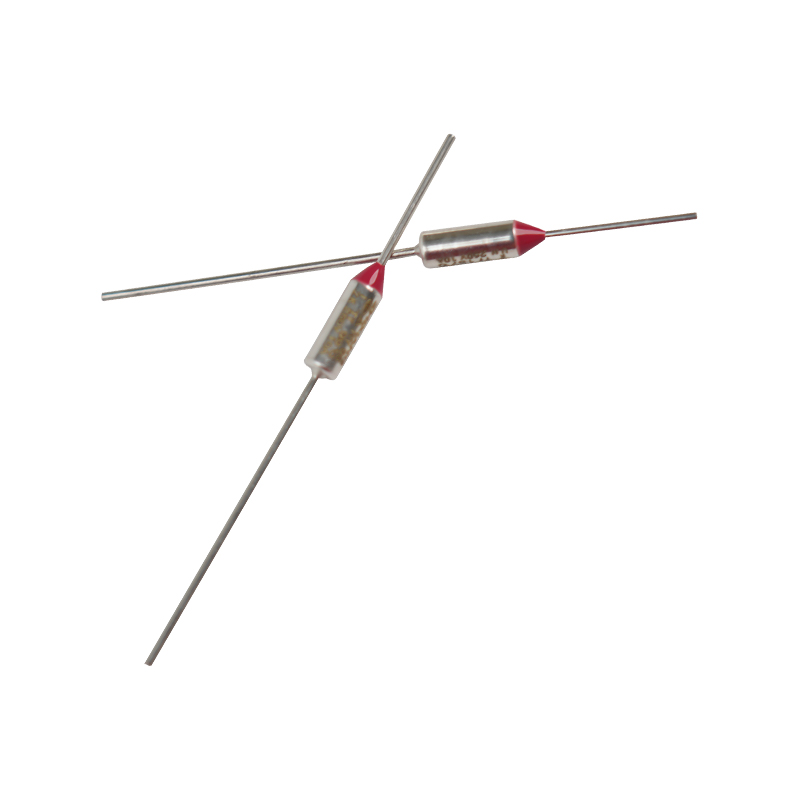

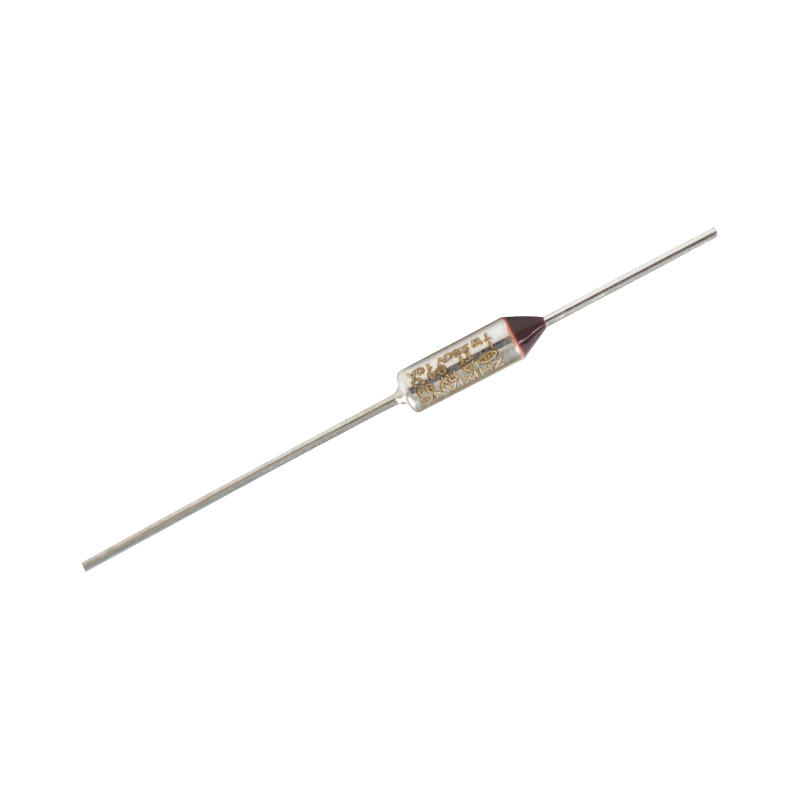

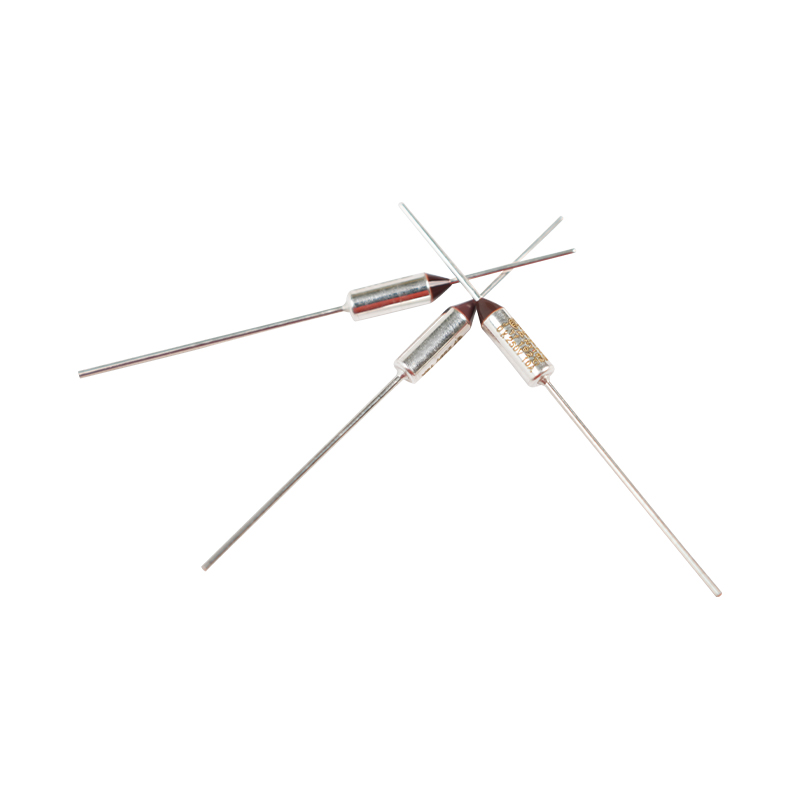

RY型

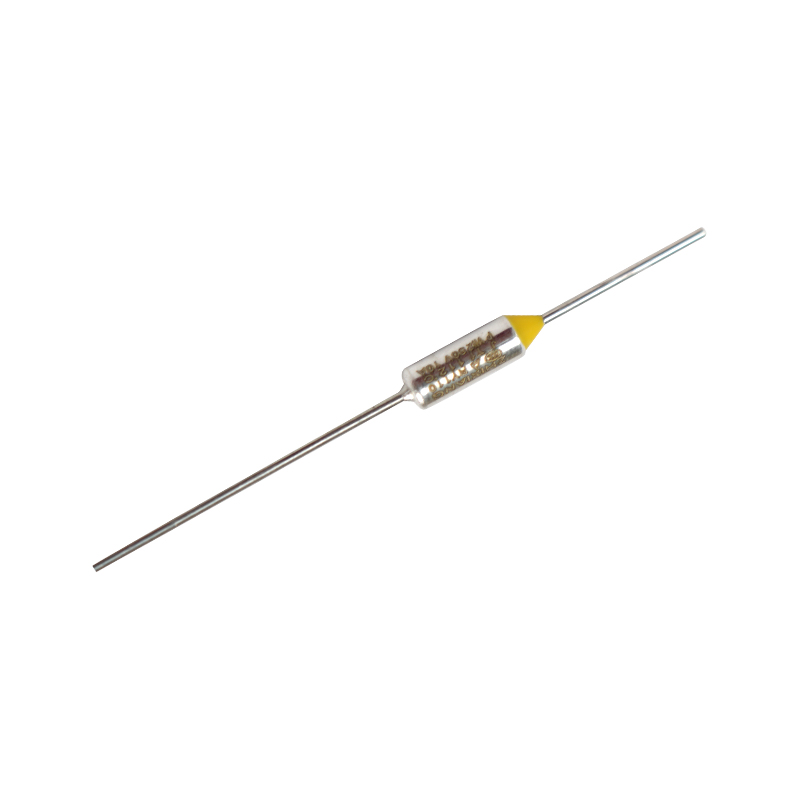

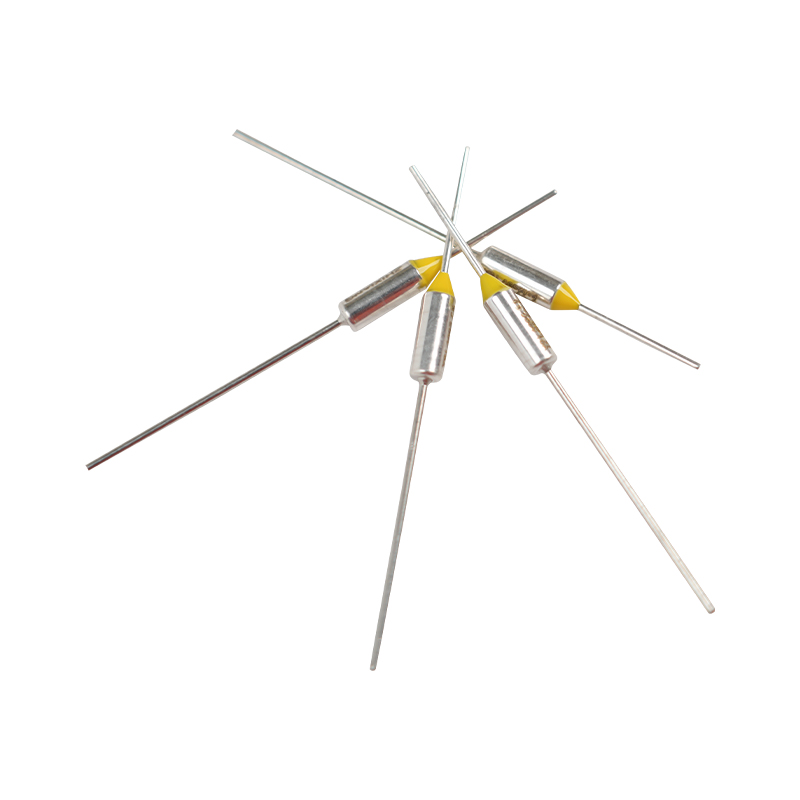

RY温度ヒューズは、温度ヒューズ感知素子として感温粒子（有機化学）を含む金属シェルを採用しており、感温材料の構造が通電されており、内部インピーダンスが小さく、最大6A〜15A（AC）の遮断電流が特徴です。

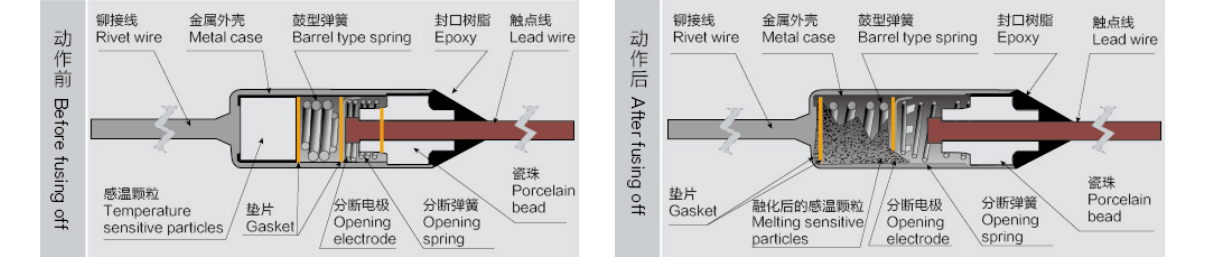

RY温度ヒューズの金属ケース内には、開放電極、スプリング、感応粒子などが存在します。樽型スプリングは圧縮されてケースに組み込まれており、ガスケットを介してリード線と接触することができます。通常の状態では、電気はリード線、開口電極、金属ケース、リベット線を流れます。
周囲温度が使用温度を超えると、リード線からの熱により感応粒子が溶けます。この状態では、開放バネが引き離され、その弾性力により電極がバネに押し付けられ、リード線との接続が切断され、電流も遮断されます。
主な特長
- 正確な温度制御: 機器の要件に従ってヒューズ温度を設定します。
- 素早い対応: 温度が基準を超えた場合は速やかに回路を遮断してください。
- 高い信頼性: シンプルな構造で安定した性能。
- 強力な安全性: 過熱による火災や機器の損傷を効果的に防ぎます。
応用分野
- 家庭用電化製品: 電子アイロン、ヘアドライヤー、ヒーター、コーヒーメーカー、ウォーターサーバー、ベーカー、電気調理器、電気圧力鍋、電気ケトル、電子レンジ、エアコン、冷蔵庫、洗濯機、給湯器、レンジフード、消毒庫など。
-0オフィスアプライアンス: コピー機、ファックス、スキャナー、プリンター、シュレッダー
-家電アクセサリ: 変圧器、アダプター、電動モーター、プリント基板、コネクタなど。
-電子部品: コンデンサ、抵抗、電池など。
-産業用機器: モーター、変圧器など。
-0人: マッサージ器具、医薬品機器、電子玩具など。
注意事項
- 正しい選択: 機器の使用温度や電流に応じて適切なモデルをお選びください。
- 設置場所: 熱の影響を受けやすい場所に設置してください。
- 定期検査: 正しく動作することを確認し、破損した部品を適時に交換してください。
使い捨て温度ヒューズは、溶断機構を通じて機器の過熱を防ぐ重要な回路保護デバイスであり、家電製品、電子機器、産業機器で広く使用されています。
