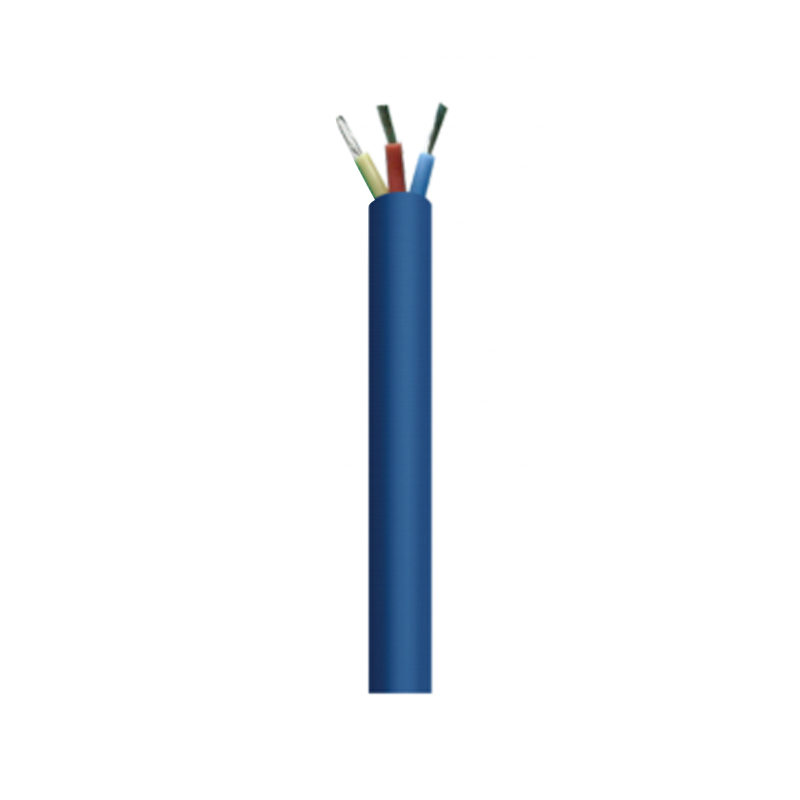

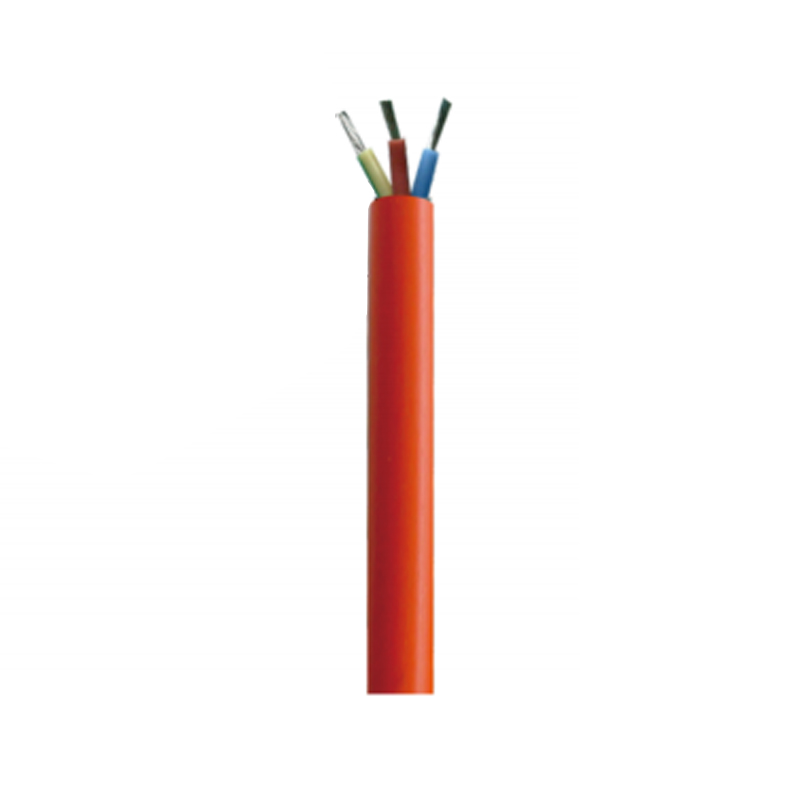

YGZ 耐熱シリコーンゴム多芯シースケーブル

シリコーンシースケーブルは、シース材にシリコーンゴムを使用した多芯ケーブルです。耐高温性、耐低温性、耐候性、柔軟性、化学的安定性、環境保護に優れています。定格電圧 600/1000V、定格温度 -60°C ～ 180°C、導体は裸銅線または錫メッキ銅線、絶縁層は シリコーンゴム、シースもシリコーンゴムです。
応用分野
1.高温環境： 冶金、ガラス製造、セラミックスおよびその他の産業における高温装置。
2. モバイル機器: ロボット、自動化機器、その他頻繁に移動する場所。
3. 屋外用装備: 太陽光発電や風力発電などの屋外発電設備。
4. 医療機器: 医療機器や医療機器の内部接続。
5. 家庭用電化製品: 電気毛布や電気オーブンなどの高温器具。
6. 航空宇宙: 航空機や衛星などの極限環境での電気接続。
一般的なモデル: YGZ、YGZ-GL（編組シース付）
仕様範囲: 2×0.5mm²～3×240mm²
シリコーン被覆ケーブルは、その優れた性能により、さまざまな高温および複雑な環境で広く使用されています。

お問い合わせ
プレV：60227IEC52 RVV 3C 認定 PVC シース接続用フレキシブル ワイヤー次へ：次の製品はありません
パラメータ
コアNo.×部
（mm²） 		構造
号数/直径
（mm） 		絶縁 シース
厚さ
（mm） 		線径 最大抵抗
20℃(ΩKM)
厚さ
（mm） 		直径
（mm） 		公称
（mm） 		許容範囲
（mm） 		裸
銅 		錫メッキ
銅
2×0.5 16/0.20 0.6 2.15 0.8 5.9 ±0.20 39 40.1
3×0.5 16/0.20 0.6 2.15 0.8 6.2 ±0.20 39 40.1
4×0.5 16/0.20 0.6 2.15 0.8 6.8 ±0.25 39 40.1
5×0.5 16/0.20 0.6 2.15 0.8 7.4 ±0.30 39 40.1
6×0.5 16/0.20 0.6 2.15 0.8 7.6 ±0.30 39 40.1
7×0.5 16/0.20 0.6 2.15 0.8 8.1 ±0.30 39 40.1
2×0.75 24/0.20 0.6 2.35 0.8 6.3 ±0.20 26 26.7
3×0.75 24/0.20 0.6 2.35 0.8 6.7 ±0.25 26 26.7
4×0.75 24/0.20 0.6 2.35 1 7.7 ±0.30 26 26.7
5×0.75 24/0.20 0.6 2.35 1 8.4 ±0.30 26 26.7
6×0.75 24/0.20 0.6 2.35 1 8.6 ±0.30 26 26.7
7×0.75 24/0.20 0.6 2.35 1 9.1 ±0.30 26 26.7
10×0.75 24/0.20 0.6 2.35 1.2 11.8 ±0.30 26 26.7
12×0.75 24/0.20 0.6 2.35 1.3 12.5 ±0.30 26 26.7
19×0.75 24/0.20 0.6 2.35 1.5 14.8 ±0.40 26 26.7
2×1.0 32/0.20 0.6 2.55 0.8 6.7 ±0.25 19.5 20
3×1.0 32/0.20 0.6 2.55 1 7.5 ±0.30 19.5 20
4×1.0 32/0.20 0.6 2.55 1 8.2 ±0.30 19.5 20
5×1.0 32/0.20 0.6 2.55 1 8.9 ±0.30 19.5 20
6×1.0 32/0.20 0.6 2.55 1 9.2 ±0.30 19.5 20
7×1.0 32/0.20 0.6 2.55 1 9.7 ±0.30 19.5 20
10×1.0 32/0.20 0.6 2.55 1.2 12.6 ±0.30 19.5 20
12×1.0 32/0.20 0.6 2.55 1.4 13.5 ±0.30 19.5 20
19×1.0 32/0.20 0.6 2.55 1.5 15.8 ±0.40 19.5 20
2×1.5 30/0.25 0.6 2.9 1 7.8 ±0.30 13.3 13.7
3×1.5 30/0.25 0.6 2.9 1 8.3 ±0.30 13.3 13.7
4×1.5 30/0.25 0.6 2.9 1 9 ±0.30 13.3 13.7
5×1.5 30/0.25 0.6 2.9 1.1 10 ±0.30 13.3 13.7
6×1.5 30/0.25 0.6 2.9 1.1 10.4 ±0.30 13.3 13.7
7×1.5 30/0.25 0.6 2.9 1.1 10.9 ±0.30 13.3 13.7
10×1.5 30/0.25 0.6 2.9 1.2 14 ±0.30 13.3 13.7
12×1.5 30/0.25 0.6 2.9 1.4 14.9 ±0.40 13.3 13.7
14×1.5 30/0.25 0.6 2.9 1.4 15.7 ±0.40 13.3 13.7
16×1.5 30/0.25 0.6 2.9 1.4 16.6 ±0.40 13.3 13.7
18×1.5 30/0.25 0.6 2.9 1.6 17.2 ±0.40 13.3 13.7
19×1.5 30/0.25 0.6 2.9 1.6 17.7 ±0.40 13.3 13.7
20×1.5 30/0.25 0.6 2.9 1.8 18.4 ±0.40 13.3 13.7
24×1.5 30/0.25 0.6 2.9 1.8 21 ±0.40 13.3 13.7
27×1.5 30/0.25 0.6 2.9 2 22 ±0.50 13.3 13.7
37×1.5 30/0.25 0.6 2.9 2.4 25.2 ±0.50 13.3 13.7
2×2.5 50/0.25 0.7 3.4 1.2 9.2 ±0.30 7.98 8.21
3×2.5 50/0.25 0.7 3.4 1.2 9.8 ±0.30 7.98 8.21
4×2.5 50/0.25 0.7 3.4 1.2 10.6 ±0.30 7.98 8.21
5×2.5 50/0.25 0.7 3.4 1.2 11.6 ±0.30 7.98 8.21
6×2.5 50/0.25 0.7 3.4 1.2 12 ±0.30 7.98 8.21
7×2.5 50/0.25 0.7 3.4 1.2 12.6 ±0.30 7.98 8.21
10×2.5 50/0.25 0.7 3.4 1.4 16.4 ±0.40 7.98 8.21
12×2.5 50/0.25 0.7 3.4 1.6 17.4 ±0.40 7.98 8.21
19×2.5 50/0.25 0.7 3.4 1.8 20.6 ±0.40 7.98 8.21
24×2.5 50/0.25 0.7 3.4 2.2 25 ±0.50 7.98 8.21
27×2.5 50/0.25 0.7 3.4 2.4 25.9 ±0.50 7.98 8.21
37×2.5 50/0.25 0.7 3.4 2.4 28.8 ±0.50 7.98 8.21
2×4 56/0.30 0.8 4.3 1.2 11.2 ±0.30 4.95 5.09
3×4 56/0.30 0.8 4.3 1.3 12 ±0.30 4.95 5.09
4×4 56/0.30 0.8 4.3 1.5 13.5 ±0.30 4.95 5.09
5×4 56/0.30 0.8 4.3 1.5 14.8 ±0.40 4.95 5.09
6×4 56/0.30 0.8 4.3 1.8 15.7 ±0.40 4.95 5.09
7×4 56/0.30 0.8 4.3 1.8 16.6 ±0.40 4.95 5.09
12×4 56/0.30 0.8 4.3 2.2 22.4 ±0.50 4.95 5.09
2×6 84/0.30 0.8 4.9 1.5 13 ±0.30 3.3 3.39
3×6 84/0.30 0.8 4.9 1.5 13.7 ±0.30 3.3 3.39
4×6 84/0.30 0.8 4.9 1.8 15.6 ±0.40 3.3 3.39
5×6 84/0.30 0.8 4.9 1.8 17 ±0.40 3.3 3.39
6×6 84/0.30 0.8 4.9 2 18 ±0.40 3.3 3.39
7×6 84/0.30 0.8 4.9 2 18.8 ±0.40 3.3 3.39
2×10 84/0.40 1 6.6 1.8 17 ±0.40 1.91 1.95
3×10 84/0.40 1 6.6 2 18.4 ±0.50 1.91 1.95
4×10 84/0.40 1 6.6 2.2 20.6 ±0.50 1.91 1.95
5×10 84/0.40 1 6.6 2.4 22.8 ±0.50 1.91 1.95
2×16 126/0.40 1.2 8.2 2 22.6 ±0.50 1.21 1.24
3×16 126/0.40 1.2 8.2 2.2 22.4 ±0.50 1.21 1.24
4×16 126/0.40 1.2 8.2 2.4 25 ±0.50 1.21 1.24
5×16 126/0.40 1.2 8.2 2.6 27.6 ±0.50 1.21 1.24
2×25 196/0.40 1.4 10.1 2.2 25 ±0.50 0.78 0.795
3×25 196/0.40 1.4 10.1 2.4 27 ±0.50 0.78 0.795
4×25 196/0.40 1.4 10.1 2.4 29.5 ±0.50 0.78 0.795
5×25 196/0.40 1.4 10.1 2.6 32.8 ±0.60 0.78 0.795
2×35 276/0.40 1.4 11.4 2.4 28 ±0.50 0.554 0.565
3×35 276/0.40 1.4 11.4 2.6 30 ±0.50 0.554 0.565
4×35 276/0.40 1.4 11.4 2.6 33 ±0.60 0.554 0.565
3×50 396/0.40 1.6 13.9 2.8 36 ±0.60 0.386 0.393
4×50 396/0.40 1.6 13.9 2.8 39.6 ±0.60 0.386 0.393
3×70 360/0.50 1.6 15.6 3 40 ±0.60 0.272 0.277
3×95 475/0.50 1.8 18.1 3.2 45.8 ±0.80 0.206 0.21
3×120 608/0.50 2 20 3.6 50.6 ±0.80 0.161 0.164
3×150 756/0.50 2.2 22.4 3.8 56.2 ±0.80 0.129 0.132
3×185 925/0.50 2.4 24.8 4 61.8 ±1.0 0.106 0.108
3×240 1221/0.50 2.6 28.2 4.2 69.4 ±1.0 0.0801 0.082
製品の仕様については、カスタマーサービスにお問い合わせください。
コアNo.×部（
mm²） 		構造
号数/直径
（mm） 		絶縁
直径
（mm） 		シース
厚さ
（mm） 		線径
公称
許容範囲
公称
（mm） 		許容範囲（mm）
3×1.5 1×1.0 30/0.25 32/0.20 2.9 2.55 1 8.9 ±0.30
3×2 1×1.5 41/0.25 30/0.25 3.3 2.9 1.2 10.4 ±0.30
3×2.5 1×1.5 49/0.25 30/0.25 3.4 2.9 1.2 10.5 ±0.30
3×4 1×25 56/0.30 49/0.25 4.3 3.4 1.5 13 ±0.30
3×6 1×4 84/0.30 56/0.30 4.9 4.3 1.5 14.7 ±0.40
3×10 1×6 84/0.40 84/0.30 6.6 4.9 2 19.3 ±0.50
3×16 1×10 126/0.40 84/0.40 8.2 6.6 2.2 23.4 ±0.50
3×25 1×16 196/0.40 126/0.40 10.1 8.2 2.4 28.2 ±0.50
3×35 1×16 276/0.40 126/0.40 11.4 8.2 2.6 31.6 ±0.50
3×35 1×25 276/0.40 196/0.40 11.4 10.1 2.6 32.2 ±0.60
3×50 1×25 396/0.40 196/0.40 13.9 10.1 2.8 37.8 ±0.60
3×50 1×35 396/0.40 276/0.40 13.9 11.4 2.8 38.4 ±0.60
3×70 1×35 360/0.50 276/0.40 15.6 11.4 3 42.2 ±0.60
3×70 1×50 360/0.50 396/0.40 15.6 13.9 3 43 ±0.60
3×95 1×50 475/0.50 396/0.40 18.1 13.9 3.2 48.3 ±0.60
3×120 1×70 608/0.50 360/0.50 20 15.6 3.6 53.5 ±0.80
3×150 1×70 756/0.50 360/0.50 22.4 15.6 3.8 58.3 ±0.80
3×150 1×95 756/0.50 475/0.50 22.4 18.1 3.8 60 ±1.0
3×185 1×70 925/0.50 360/0.50 24.8 15.6 4 64.2 ±1.0
3×185 1×95 925/0.50 475/0.50 24.8 18.1 4.2 65.8 ±1.0
3×240 1×95 1221/0.50 475/0.50 28.2 18.1 4.5 72.8 ±1.0
3×240 1×120 1221/0.50 608/0.50 28.2 2 4.5 75 ±1.2
製品の仕様については、カスタマーサービスにお問い合わせください。
